IEC 62368-1 Obwód generatora testu impulsowego 2 z tabeli D.1.
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | KINGPO |
| Orzecznictwo: | ISO 17025 |
| Numer modelu: | KP-1950S |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | 80000 |
| Szczegóły pakowania: | 500 * 600 * 300 |
| Zasady płatności: | T / T |
|
Szczegóły informacji |
|||
| High Light: | Generator impulsów IEC 62368-1,IEC 62368-1 Przyrząd do badania impulsów |
||
|---|---|---|---|
opis produktu
Obwód generatora testu impulsowego 2 z tabeli D.1.

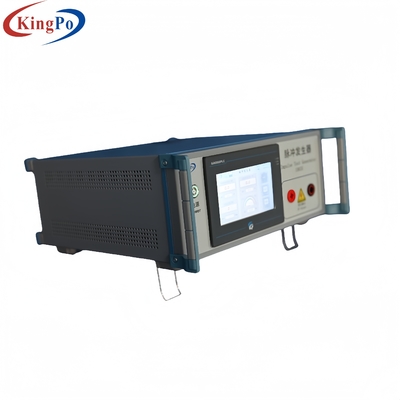

Generator impulsów 1950S, jest przyrządem testowym do generowania sygnału impulsowego i sygnału HVDC.Ten przyrząd został zaprojektowany i wyprodukowany zgodnie z załącznikiem N.1 normy GB4943.1-2011 (IEC60950-1:2005,MOD) (IEC62368-1-2018).Symuluje zakłócenia piorunowe w sieci komunikacyjnej i napięcia przejściowe w systemie dystrybucyjnym dla wszelkiego rodzaju sprzętu informatycznego.Należy do przyrządu i sprzętu do testowania bezpieczeństwa elektrycznego.Generator impulsów 1950 S jest sterowany przez programowalny sterownik PLC firmy Panasonic (FP-X C14R).
Wszystkie parametry i stan pracy przyrządu są wyświetlane i ustawiane na 7-calowym kolorowym ekranie dotykowym (TK6070iH), a interfejs menu między chińskim a angielskim jest zapewniony.
Przyrząd ma również ochronę przed przepięciami, aby zapewnić bezpieczeństwo i niezawodność przyrządu i może być szeroko stosowany w laboratoriach testowania bezpieczeństwa elektrycznego oraz w przedsiębiorstwach produkujących elektronikę i energię elektryczną.
Parametr:
1. Przebieg impulsu testowego: 10/700uS
Błąd przebiegu wynosi ± 20%
Napięcie wyjściowe impulsu wynosi 0 ~ 4kV, które można regulować w sposób ciągły
Dokładność cyfrowego wyświetlacza napięcia wynosi ± 5% ± 3 słowa
2. Przebieg impulsu testowego: 1.2/50uS
Błąd przebiegu wynosi ± 20%
Napięcie impulsu wyjściowego wynosi 0 ~ 6kV, które można regulować w sposób ciągły
Dokładność cyfrowego wyświetlacza napięcia wynosi ± 5% ± 3 słowa
3. Ustawienie czasu ładowania i rozładowania: 1 sekunda ~ 999 sekund
4. Jego dokładność wynosi ± 1%
5. Ustawione czasy ładowania i rozładowania: 0 ~ 999 razy
6. Jego dokładność wynosi ±1.
7. Polaryzacja napięcia wyjściowego: przełączanie naprzemienne dodatnie i ujemne
8. Stosunek napięcia częściowego wyjścia monitorującego wynosi 1 ≤ 1000
9. Zabezpieczenie nadprądowe i zabezpieczenie przeciwprzepięciowe mogą być ustawiane w sposób ciągły;
(ustawienia regulacji w maszynie)
10. Tryb wyświetlania i pracy: 7-calowy kolorowy ekran dotykowy (TK6070iH) wyświetlacz i interfejs menu;
operacja;
11. Moc transformatora wysokiego napięcia: 400VA
| Typ obwodu | Impuls testowy | C1 | C2 | r1 | r2 | r3 |
| 1 | 10/700us | 20uF | 0,2uF | 50Ω | 15Ω | 25Ω |
| 2 | 1,2/50us | 1uF | 30nF | 76Ω | 13Ω | 25Ω |
| uwagi |
Jeśli można uzyskać te same wyniki, można zastosować alternatywny generator testowy. Uwaga: obwód 1 i obwód 2 są oparte na zaleceniu ITU-T K.44 |
|||||
Notatka:
(1) Obwód na powyższym rysunku służy do generowania napięcia impulsowego, a wartości użytych komponentów pokazano poniżej.Stan początkowy kondensatora C1 jest naładowany napięciem Uc.10/700 μs (10 μs to czas pozorny czoła fali, 700 μs to czas pozorny w połowie szczytu, jego przebieg pokazano na rysunku 9, T1 to czas pozorny czoła fali, T jest pozorny w połowie szczytowego czasu) obwód testujący impuls służy do symulowania zakłóceń wyładowań atmosferycznych w sieci komunikacyjnej.
(2) Obwód testowy impulsu 1,2 / 50 μs służy do symulacji napięcia przejściowego w systemie dystrybucji. 1,2 μs jest uważany za czas czoła fali, 50 μs to pozorny czas połowicznego szczytu.
(3) Przebieg impulsowy odnosi się do przebiegu w stanie obwodu otwartego, a przebieg jest inny w różnych warunkach obciążenia.Ponieważ duża ilość ładunku jest przechowywana w kondensatorze C 1, musisz być
bardzo ostrożny podczas korzystania z tych generatorów.
