Rozwiązanie techniczne laboratoryjnego podgrzewacza wody

opis produktu

Przegląd projektu

Laboratorium efektywności energetycznej elektrycznego podgrzewacza wody zostało zaprojektowane i zbudowane zgodnie z następującymi normami i specyfikacjami:

1-1 Standardy testowania produktu:

IEC 60379 Metoda badania wydajności elektrycznych podgrzewaczy ciepłej wody użytkowej

SASO 1858

1-2 dokładność pomiaru i kontroli każdego parametru

Punkty pomiarowe i dokładność

Punkty kontrolne i dokładność

1-3 możliwości laboratoryjne

To laboratorium jest podstawowym laboratorium poświęconym badaniu efektywności energetycznej elektrycznych podgrzewaczy wody. W warunkach eksperymentalnych można wykonać następujące testy:

Współczynnik zużycia energii 1,24 godz

2. Wykrywanie szybkości wypływu ciepłej wody;

3. Eksperyment grzewczy

4. eksperyment mocy wejściowej

5. Test czasu izolacji;

6. Eksperyment zużycia energii

7. Eksperyment zużycia wody

8. Test wysokiej temperatury i wysokiej wilgotności

9. Test niskiej temperatury

10. Inne elementy testujące wydajność wymagane w standardzie elektrycznego podgrzewacza wody

1-4-1 Testowany typ maszyny:

l Wiszący elektryczny podgrzewacz wody, pionowy elektryczny podgrzewacz wody, szybko podgrzewany elektryczny podgrzewacz wody.

l 1-4-2 Zdolność wykrywania:

l Może przetestować 6 elektrycznych podgrzewaczy wody jednocześnie.

l

l Po drugie, plan infrastruktury:

2.1 Laboratorium wydajności (efektywności energetycznej):

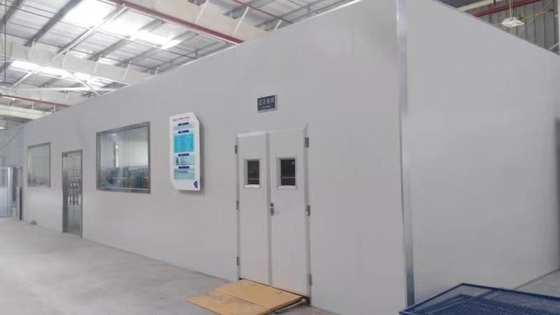

ll Pomieszczenie laboratoryjne: długość × szerokość × wysokość: 6800 mm × 3800 mm × 3200 mm; (przy użyciu płyty izolacyjnej z wełny mineralnej o wysokiej gęstości 100 mm wewnątrz dwustronnej kolorowej blachy stalowej oraz przy użyciu materiałów niepalnych lub trudnopalnych, stopień wydajności spalania materiału osiąga poziom A);

l l Drzwi laboratoryjne: wysokość × szerokość: 2200 mm × 1200 mm, drzwi otwierane podwójnie, z oknem obserwacyjnym na drzwiach, oświetlenie trójwarstwową lampą fluorescencyjną Philipsa (montaż na górze), natężenie oświetlenia mierzone na wysokości 1 m powyżej ziemia nie może być mniejsza niż 400lx;

llGround: Spieniona podłoga ze stali nierdzewnej 3 mm, dobra izolacja i właściwości antypoślizgowe;

l Kontrola dostępu: z systemem kontroli dostępu.

Warunki pracy: 1) Temperatura: regulowana od 10 ° C do 50 ° C, szybkość zmiany stanu ustalonego ≤ ± 0,3 ° C / 10 godz., Nierówności w poziomie w poziomie ≤ 1 ° C, gradient rozkładu w pionie ≤0,6 ° C / m; 2) wilgotność: 40% --- 85% RH, stabilność ± 3%, dokładność wynosi + 1%; 3) prędkość wiatru: brak oczywistej konwekcji, prędkość wiatru ≤ 0,25 m / s.

Środki kontroli temperatury i wilgotności w środowisku: 3.1 Układ chłodniczy i grzewczy:

l Chłodnictwo: agregaty chłodzone wodą, zintegrowana konstrukcja agregatu chłodniczego, całkowicie zamknięta pokrywa agregatu natryskiwana plastikiem, odporność na korozję, piękna. W stanie wytrzymać trudne warunki środowiskowe, w których panuje silne zimno i ekstremalne ciepło.

System chłodniczy przyjmuje normalnie otwarty tryb pracy, a jednostka zewnętrzna systemu chłodniczego jest wyposażona w środki antywibracyjne i redukujące hałas.

OGRZEWANIE: Gdy wentylator przestaje działać, ogrzewanie można zatrzymać z zabezpieczeniem przed przegrzaniem, a rurkę grzewczą można łatwo wymienić.

Kanał powietrzny: Kanał powietrzny jest zaprojektowany rozsądnie i pięknie, a powietrze wlotowe i powrotne są opuszczone. Elementy kanału powietrznego są rozsądne i łatwe w utrzymaniu.

l Odszranianie: System może być wyposażony w funkcję automatycznego odszraniania.

l Rurkę grzewczą można łatwo wymienić;

3.2 System nawilżania

Zbiornik wody nawilżającej wykonany jest ze stali nierdzewnej

l Zbiornik wody ma funkcję automatycznej kontroli poziomu wody, funkcje ochrony przed niedoborem wody i przelewem;

l Ogrzewanie elektrodą nawilżacza, wygodne do regularnego czyszczenia i odwadniania oraz do wykonywania izolacji;

l Strona A dostarcza rury doprowadzające wodę i odprowadzające wodę do pozycji nawilżacza;

3.3 System regulacji temperatury i wilgotności

Instrument do kontroli temperatury i wilgotności: Kontroler temperatury i wilgotności: Japonia SR93, komunikacja RS485; Przekaźnik półprzewodnikowy Seamanton;

l Pomiar temperatury i wilgotności: zastosuj precyzyjny platynowy czujnik rezystancyjny PT100, metodę suchej i mokrej termometru do pomiaru temperatury i wilgotności;

l Kontrola temperatury i wilgotności: kontrola temperatury, wilgotności i prędkości wiatru: chłodzenie i grzanie w pomieszczeniach są osiągane przez agregaty chłodnicze, parowniki, nawilżacze, rury grzewcze, stopy aluminium, kanały powietrza powrotnego, wentylatory klimatyzacji itp. oraz pary rur grzewczych W przypadku ogrzewania wewnętrznego obie strony używają algorytmu PID bez przekroczenia poziomu, aby dokończyć dokładną kontrolę temperatury wewnętrznej i kontrolować sprzęt w celu pełnego ręcznego lub automatycznego sterowania ogrzewaniem, prasami i wentylatorami. Nawilżanie i osuszacz współpracują z układem sterowania, aby osiągnąć laboratoryjną kontrolę wilgotności. Kanał powietrzny laboratorium klimatyzacyjnego jest zaprojektowany jako centralny dyskretny wlot powietrza, a dolne powietrze powrotne jest podstawowym kanałem powietrznym z wylotem powietrza. Wentylatory powietrza wlotowego i powrotnego są zaprojektowane w taki sposób, aby tworzyły zamkniętą ścieżkę powietrza, aby zapewnić laboratoryjną kontrolę temperatury i wilgotności. Agregat chłodniczy, parownik i wentylator klimatyzacji są wykorzystywane do osiągnięcia temperatury wewnętrznej w laboratorium klimatyzacji poprzez kanał powietrza powrotnego ze stopu aluminium.

3.4 Środki ochronne: Urządzenia chłodnicze i klimatyzacyjne muszą posiadać zabezpieczenie kolejności faz, zabezpieczenie nadprądowe, zabezpieczenie przed wysokim i niskim napięciem, zabezpieczenie przed bieżącą wodą, zabezpieczenie przed przegrzaniem, alarm przeciwpożarowy, zabezpieczenie przed niedoborem wody, zabezpieczenie przed wysuszeniem itp. Oraz dźwięk i lekkie urządzenia alarmowe, aw razie potrzeby wyłączanie awaryjne.

3.5 Inne: Oprócz laboratorium wydajności elektrycznego podgrzewacza wody, laboratorium pobierania próbek (kontrola typu), laboratorium niezawodności i laboratorium części używają klimatyzacji centralnej do kontrolowania temperatury.

Ø Ø Podstawowe funkcje systemu wodnego: Posiada podstawowe funkcje, takie jak obróbka wstępna, magazynowanie wody, zwiększanie ciśnienia, stabilizacja napięcia, automatyczny wlot, odwadnianie, ogrzewanie, chłodzenie i konserwacja ciepła, a także konwencjonalne zabezpieczenia, takie jak niski poziom wody, wyciek oraz ważne elementy elektryczne i moc. Funkcje alarmowe i zabezpieczające nienormalnego stanu pracy komponentów, każde laboratorium odpowiada względnie niezależnemu i wspólnemu systemowi zaopatrzenia w wodę.

Ø Ø Zbiornik wody o stałej temperaturze: Laboratorium jest wyposażone w zbiornik wody o pojemności 2000 l. Każdy zbiornik wody ma funkcję mieszania. Zbiornik wody ma wyświetlacz mechaniczny i miernik szafki sterowniczej do wyświetlania funkcji objętości wody. Jednocześnie konstrukcja zbiornika wody jest wygodna do wewnętrznego czyszczenia i konserwacji. Materiał zbiornika jest wykonany z polerowanej stali nierdzewnej 304.

Ø Ø Zakres temperatury wody: zbiornik wody ma niezależną moc grzewczą i chłodniczą, a temperaturę można regulować i kontrolować w zakresie 10 ℃ -35 ℃;

Ø Ø Ciśnienie wody: Ciśnienie w rurociągu jest stabilne, a zbiornik ciśnieniowy jest ustawiony. Wszystkie stacje są włączone, a maksymalny przepływ jest wprowadzany jednocześnie. Maksymalne projektowe ciśnienie wody wynosi 1,2 MPa. System ustawia ciśnienie wody i ciśnienie wody na wylocie wody stacji. Ciśnienie wody jest utrzymywane na stałym poziomie, a wskaźnik wylotu z rurociągu jest zaprojektowany do zainstalowania wskaźnika ciśnienia

Ø Ø Przepływ wody: Pod ciśnieniem wody 0,3 MPa przepływ wody na wylocie z podstawy wynosi ≥20 l / min, a każdy wylot jest wyposażony w złącze i zawór; Ø

Ø Ø Zdolność do izolacji i izolacji cieplnej: Wszystkie rury wodociągowe i zbiorniki na wodę powinny mieć właściwości izolacyjne i termoizolacyjne, aby zapobiec kapaniu wody w lecie i zamarzaniu w zimie;

Ø Ø Kontrola temperatury wody w zbiorniku: Odchylenie między ustawioną temperaturą wody a rzeczywistą temperaturą wody na wylocie z każdego zbiornika wody jest mniejsze niż 1 ° C. Po osiągnięciu ustawionej temperatury zapewniona jest stabilna kontrola podczas codziennej pracy. Zakres wahań temperatury nie przekracza ustawionej wartości ± 2 ° C. Dokładny, szybki czujnik temperatury reagujący oraz gromadzący i zapisujący na krzywej testowej;

Ø Ø Automatyczny wlot i odpływ wody: Wlot i odpływ każdego zbiornika wody są wyposażone w dwa rodzaje sterowania automatycznego i sterowania ręcznego. Miękka woda i woda z kranu mogą być automatycznie dodawane, aby ustawić ilość wody i drenażu poprzez wyświetlacz szafy sterowniczej. Przepływ wlotowy i drenażowy jest większy niż 100 l / min;

Ø Ø Zdalne sterowanie i możliwości monitorowania: na panelu szafy sterowniczej można ustawić parametry takie jak temperatura wody i ciśnienie wody, a także ogrzewanie, chłodzenie, pompy obiegowe, pompy ciśnieniowe, pompy wlotowe i pompy odwadniające oraz Zamknięte. Objętość wody, rzeczywista temperatura wody, rzeczywiste ciśnienie wody, przepływ chwilowy, całkowity przepływ itp.;

Ø Ø Zdolność ochrony bezpieczeństwa: Zbiornik wody ma konstrukcję zabezpieczającą przed przelaniem, wyciekiem i niskim poziomem wody, a rura grzewcza i agregat chłodniczy mają ochronę przed niskim poziomem wody, ochronę przed niską temperaturą i wysoką temperaturą itp.

Ø Ø System wodny powinien mieć dobrą niezawodność i łatwość konserwacji. Wspólne części zamienne (elektrozawory, zawory ręczne itp.) Do systemów wodnych należy skonfigurować co najmniej dwukrotnie w stosunku do standardowej konfiguracji. Rurociągi systemu wodnego są dość piękne, a rurociągi są czyste. Identyfikacja, wisząca tabliczka identyfikacyjna, wygodna do konserwacji i konserwacji, wyposażona w odczynnik do sprawdzania twardości wody i odczynnik do regulacji twardości wody, który może spełniać 3 lata użytkowania;

Ø Ø Materiałowe elementy instalacji wodnej : Wszystkie powyższe zbiorniki wody, pompy, rury wodne i inne złączki rurowe są wykonane ze stali nierdzewnej 304, co gwarantuje, że nie będzie rdzy wodnej ani wycieku wody przez okres dłuższy niż 10 lat .

Ø Ø Główne elementy instalacji wodnej: zbiornik wody o stałej temperaturze, układ chłodniczy, podgrzewacz rurociągu, pompa wspomagająca, pompa cyrkulacyjna, elektrozawór rurociągu, czujnik temperatury PT100, czujnik ciśnienia, przepływomierz itp.

System zaopatrzenia w wodę o stałej temperaturze i ciśnieniu:

1. Temperaturę wody można kontrolować, zakres: 6 ~ 60 ℃ ± 0,5 ℃ (w rurze dopływowej wody), zwykle 15 ~ 25 ℃, można ją ustawić, a zakres regulacji dokładności temperatury wody powinien być regulowany w zakresie ± 0,5 ℃ do ± 5 ℃;

2. Zakres ciśnienia wody: 0,02 MPa ~ 1,2 MPa ± 0,05 MPa można ustawić dowolnie. Powszechnie stosowane ciśnienia wody to 0,2 MPa, 0,275 MPa, 0,4 MPa, 0,6 MPa, 0,7 MPa, 0,8 MPa, 1,0 MPa;

3. Wyświetlanie ciśnienia wody w czasie rzeczywistym;

4. Zaopatrzenie w wodę: Maksymalne zaopatrzenie w wodę wynosi 2T / h, które można dowolnie regulować w zakresie 0 ~ 40L / min i może być stałe (za pomocą importowanej pompy wspomagającej Grundfos, włoskiego regulatora napięcia VAREM, falownika EMERSON lub Mitsubishi, Niemcy Czujnik ciśnienia Luke, importowany z Japonii wodomierz Yokogawa) ze wskaźnikiem przepływu wody, powszechnie stosowany przepływ 2L / min, 5L / min, 10L / min, maksymalny dopływ wody 3T / h;

5, zbiornik na wodę zbiornik na wodę 2000L, automatyczna kontrola poboru wody, automatyczna kontrola poziomu wody;

6. Z różnymi funkcjami ochrony, takimi jak niedobór wody, poziom wody, nadmierna temperatura, wyciek itp. Każda pozycja testowa jest wyposażona w zestaw kranów. Każdy zestaw kranów jest wyposażony w miedziany zawór kulowy G1 / 2 ", aby zapewnić stałą temperaturę i ciśnienie obiegu wody, aby zapewnić, że temperatura wody spełnia wymagania;

System drenażowy:

Odwodnienie: Odwodnienie przyjmuje drenaż dwururowy: jedna z rur jest odprowadzana do zbiornika wody nadającej się do recyklingu. Metoda odzysku drenażu wykorzystuje ciśnienie rury o stałym ciśnieniu do odprowadzania gorącej wody z podgrzewacza wody do zbiornika wody odzyskanej, a także wstrzykuje wodę o stałej temperaturze do eksperymentalnej maszyny. Po eksperymencie część wody w podgrzewaczu wody musi zostać naturalnie odprowadzona do innego zestawu rur odwadniających do kanalizacji, bez odzysku.

Projektowanie laboratoryjnych stanowisk pracy

5.1 Laboratorium wydajności (wydajności energetycznej) elektrycznego podgrzewacza wody:

Elektrownia przekształtnikowa: dwa trójfazowe trójfazowe trójfazowe zasilanie falownika; wydajność: 45 kVA / jednostka; napięcie 230 V / 415 V (jednofazowe 5-300 V regulowane), dokładność ± 1%; częstotliwość: regulowana 47-63 Hz, 50 Hz, 60 Hz stała, 2F (2 razy), 4F (4 razy), 400Hz (opcjonalnie), dokładność ± 0,05%; zniekształcenie kształtu fali: ± 3%.

Wieszak testowy:

1) 2 rzędy, jednostronne zawieszenie, 3 stanowiska w rzędzie, w pobliżu bocznej ściany laboratorium, wymiary 1200 mm x 900 mm x 2000 mm;

2) Materiał: stalowa konstrukcja ramy + 18 matowych czarnych matowych farb, nośność 500 kg / stanowisko;

3) Hak: stal nierdzewna (z podkładką izolacyjną), lewy i prawy można przesuwać (regulowany odstęp), a wysokość haka jest umiarkowana;

4) Testowa płyta narożna: co najmniej jedna podstawa w każdym pokoju ma testową płytę narożną;

5) Skrzynka z miernikiem stołowym: umieszczone ciśnienie, parametry elektryczne, natężenie przepływu, temperatura wlotowa i spustowa (po 1 na stanowisko / stanowisko pracy), przednie szklane okno dla łatwej obserwacji i tylne metalowe drzwi dla łatwej konserwacji;

6) Rurociąg dostarczający wodę to rurociąg PPR, z warstwą izolacyjną, 1 zestawem zaworów i złączy na stację;

Zbieranie danych:

• Tester parametrów elektrycznych: Dokładność elektrycznych przyrządów pomiarowych powinna wynosić co najmniej + 0,5%, dokładność przyrządów pomiarowych do pomiaru zużycia energii wynosi 0,01 kWh, a dokładność przyrządów pomiarowych do pomiaru czasu wynosi + 1 s / h. 1 zestaw, może wyświetlać napięcie, prąd, moc, zużycie energii, czas, częstotliwość itp., Wyświetlanie na miejscu + akwizycja danych, transmisja sieciowa + przetwarzanie komputerowe, przechowywanie na miejscu wyświetlacz + akwizycja danych, transmisja sieciowa + przetwarzanie komputerowe, przechowywanie;
• Instrument do kontroli temperatury, 15 termopar na każdej stacji w laboratorium, każda stacja jest wyposażona w dwa opancerzone oporniki platynowe; jednokanałowy wyświetlacz cyklu na miejscu + akwizycja danych wszystkich kanałów, transmisja sieciowa + przetwarzanie komputerowe, przechowywanie; współpracuje z termoparą żarnikową typu E (dokładność do 0,5 K), opancerzony platynowy opór pomiaru, dokładność błąd 100 stopni nie jest większy niż 0,2 stopnia
• Każda stacja ma elektromagnetyczny przepływomierz zintegrowany z rurociągiem, wyświetlacz na miejscu, transmisja sieciowa + przetwarzanie komputerowe, pamięć masowa, regulowany przepływ 2-20 l / min, dokładność poziomu 5.
• Wskaźnik manometru (1,6 MPa), zainstalowany na rurociągu, wyświetlany na miejscu; elektroniczny czujnik ciśnienia, akwizycja danych, transmisja sieciowa + przetwarzanie komputerowe, przechowywanie;
• Zintegrowany system pomiaru i kontroli obsługuje gromadzenie, analizę, przetwarzanie, raportowanie i przechowywanie różnych danych; może dynamicznie umożliwić kontrolę każdej stacji; sąsiednie czujniki stacji można dynamicznie łączyć.

Funkcje systemu oprogramowania

Bezpieczeństwo systemu

Obsługa posprzedażna i programy szkoleń technicznych
