| MOQ: | 1 |
| standardowe opakowanie: | safety carton pack or plywood box |
| Okres dostawy: | 25 working days |
| metoda płatności: | T/T |
| Pojemność dostaw: | 3-5 sets per month |

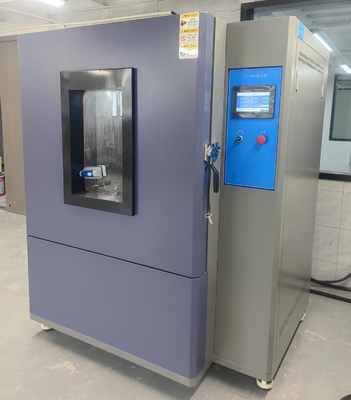

Tester deszczu i natrysku JIS D0203 dla części samochodowych
Przegląd:
To urządzenie do testów wodoszczelności zostało kompleksowo zaprojektowane i wyprodukowane zgodnie z czterema typami testów R1, R2, S1 i S2 w normach JIS D 0203-1994 i KS R 0015 i jest odpowiednie do testów odporności na wilgoć i wodę części samochodowych.
To urządzenie wykorzystuje pompy wodne ze stali nierdzewnej do zasilania w wodę. Objętość zasilania w wodę jest kontrolowana w pętli zamkniętej przez czujniki przepływu, czujniki ciśnienia, PLC, przetwornice częstotliwości itp. Czujnik przepływu w czasie rzeczywistym przekazuje wartość przepływu i wartość ciśnienia do PLC. PLC kontroluje częstotliwość pracy przetwornicy częstotliwości poprzez obliczenia. Przetwornica częstotliwości kontroluje prędkość obrotową pompy wodnej w celu uzyskania przepływu wyjściowego zasilania w wodę, osiągając w ten sposób wartość przepływu testowego. Działanie obrotowe jest napędzane przez serwomotor Panasonic i reduktor.
Parametry techniczne:
1. Temperatura wody testowej: Temperatura pokojowa.
2. Wymiary wewnętrzne: 1000X1000X1000mm.
3. Obrotnica: Maksymalna nośność 50KG.
4. Materiał obudowy: stal nierdzewna SUS304.
5. Szklane okno obserwacyjne dla wygodnej obserwacji zmian w próbkach testowych.
6. Dwie dysze, spełniające wymagania figur R1 i R2.
Istnieje 40 wylotów wody, które spełniają wymagania figur S1 i S2.
8. Wał obrotowy rury doprowadzającej wodę tworzy kąt 45º z linią poziomą.
9. Prędkość obrotowa wału rury doprowadzającej wodę: 23 obr./min;
10. Prędkość obrotowa stołu próbki: 17 obr./min;
11. Natężenie przepływu natrysku wody: R1:1,9 l/min; R2:3,2 l/min S1:24,5 l/min S2:39,2 l/min
12. Ciśnienie wody: R1:0,01 MPa; R2:0,03 MPa S1:0,10 MPa S2:0,30 MPa
13. Czas testu: od 0 do 9999 minut i 99 sekund można ustawić.
14. Odległość między rurą wodną a próbką: 400 mm;
15. Sterowanie
15.1. Tryb automatycznej regulacji częstotliwości zmienia częstotliwość przetwornicy częstotliwości za pomocą programu PLC w celu kontrolowania prędkości pompy wodnej, aby osiągnąć ustawiony przepływ i ciśnienie. Wszystkie dane są konwertowane na panel sterowania do wyświetlania za pośrednictwem nadajnika.
15.2 Metoda ustawiania: menu w języku angielskim, wprowadzanie za pomocą ekranu dotykowego, 7-calowy kolorowy ekran dotykowy;
15.3 Funkcja wyświetlania: Może wyświetlać ciśnienie, natężenie przepływu, prędkość obrotową, czas testu itp.
15.4 Funkcje ochrony: Ochrona przed upływem prądu, ochrona przed przeciążeniem, ochrona przed zwarciem;
15.5. Kontrola obrotu wału rury doprowadzającej wodę: serwomotor Panasonic + reduktor;
15.6 Kontrola obrotu stołu obrotowego: silnik krokowy + reduktor;
15.7. Wielostopniowa pompa odśrodkowa ze stali nierdzewnej do zasilania w wodę;
16. Zasilanie urządzenia: 380V 50/60Hz, 3kW;
17. zgodnie z normą: JIS D0203, KS R 0015
