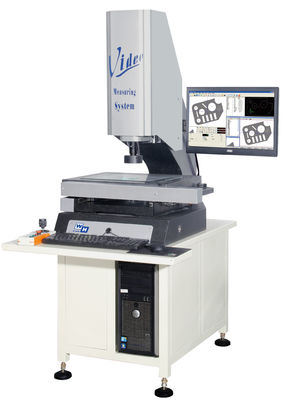

Automatyczna automatyczna maszyna do pomiaru obrazu o wysokiej dokładności, trzyosiowy odczyt optyczny skali 0.001mm
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | KingPo |
| Orzecznictwo: | Calibration Certificate |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | To be quoted |
| Szczegóły pakowania: | bezpieczne opakowanie kartonowe lub pudełko ze sklejki |
| Czas dostawy: | 40 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Dokładność maszyny: | 4 + L / 250 mm | Trzyosiowy odczyt skali optycznej: | 0,001 mm |
|---|---|---|---|
| Granica wysokości przedmiotu obrabianego: | 200 mm | Części z blachy: | farba proszkowa |
| Szkła powiększające: | Około. 30-230X | Obciążenie pracą: | maksymalne obciążenie 30 kg |
| Zasilanie: | 220V / 15A | Temperatura pracy: | 20 ° C + 2 ° C |
| High Light: | przyrząd do pomiaru obrazu,maszyna metalograficzna |
||
opis produktu
Precyzyjny automatyczny dwuwymiarowy przyrząd do pomiaru obrazuPozycja | Wyjaśniać | Opis | Dane techniczne | QTY | Uwaga |
| 1 | System hosta | główna struktura | Podstawa granitowa | 1 | |
| metoda transferu | Szyny z szynami stołowymi | 1 | |||
| 2 | System obrazu | CCD + TUBE | US TEO High-Definition Color CCD Ręczny obiektyw zmiennoogniskowy 0,7-4,5 | 1 | Podwójne okno z nawigacją obrazu |
| Powierzchnia + światło dolne | Regulowane białe światło LED + regulowane dolne światło | 1 | |||
| 3 | System oprogramowania | AVM2.5D Dwuwymiarowe oprogramowanie pomiarowe | Skrzynia transferu danych + blokada hasłem + Instalacja CD + Instrukcja obsługi | 1 | |
| 4 | Specjalny komputer | Host +21 '' LCD | INTEL Dual Core + 4GB pamięci + 500G HDD + monitor LCD 21 " | 1 |
Funkcje maszyny:
● Zapewnia sterowanie ręczne i 3-osiowe sterowanie joystickiem. Po zaprogramowaniu przedmiotu obrabianego może on automatycznie wykonywać pomiary i automatycznie eksportować raport.
● Programowanie CNC można wykonać w trybie tablicowym, aby poprawić efektywność programowania.
● Obiektyw może automatycznie zmieniać powiększenie i automatyczne ustawianie ostrości zgodnie z programowaniem CNC. (Opcjonalny)
● Źródło światła LED może automatycznie konwertować jasność zgodnie z programowaniem CNC, aby uniknąć błędów pomiaru spowodowanych zmianami oświetlenia.
● Wyniki pomiarów można ustawić na górne i dolne limity, OK lub NG będą wyświetlane na zielono lub czerwono.
● Wyposażony w SPC, aby zapewnić wartość CPK dla odniesienia.
● Może połączyć cały obraz strzelających artefaktów
● Obraz jest automatycznie wyszukiwany pod kątem krawędzi, aby uniknąć błędów wizualnych. Wysokość można zmierzyć za pomocą sondy (opcjonalnie).
● Grafika, grafika i obrazy z pomiarów obrabianego przedmiotu mogą być archiwizowane i przesyłane do pliku DXF w celu edycji CAD.
● Automatycznie generuj raport WORD / EXCEL i dostosuj format raportu, automatycznie importuj wyniki pomiarów.
● Dane pomiarowe mogą być automatycznie importowane do formularzy wykonanych przez klienta.
● Zapewnia pomiar wymiarów geometrycznych, obliczenia tolerancji i grafiki
● Wyświetlanie różnych rodzajów precyzyjnych części. Dane pomiarowe mogą być archiwizowane i wydychane w dowolnym momencie.
● Funkcja super usuwania zadziorów, szybkie usuwanie zdjęć z zadziorami lub skazami oraz poprawne pozyskiwanie danych pomiarowych.
● Zapewnia narzędzia do wyszukiwania krawędzi obrazu. Punkty, linie, pola, okręgi i łuki można szybko wyszukiwać po krawędziach.
● Chińskie i angielskie środowisko operacyjne
PARAMETRY TECHNICZNE :
Model:
WH-3020-CNC
skok operacyjny X: 300 mm, Y: 200 mm
wymiar zewnętrzny1000x900mmx1700mm (X x Y)
Waga 500 kg
WH-4030-CNC
skok operacyjny X: 400 mm, Y: 300 mm
wymiar zewnętrzny 1100 x 1000 mm x 1700 mm (X x Y)
Waga 650 kg
WH-5040-CNC
skok operacyjny X: 500 mm, Y: 400 mm
wymiar zewnętrzny 1550x1100mmx1700mm (X x Y)
Waga 950 kg
Specyfikacja:
1. Dokładność maszyny: 4 + L / 250 mm
2. Odczyt z 3-osiowej skali optycznej: 0,001 mm
3. Ograniczenie wysokości przedmiotu obrabianego: 200 mm
4. Części z blachy używają farby proszkowej
5. Zoom Lens: Ok. 30-230X (pole widzenia obiektu wynosi około 5,3 ~ 0,8 mm) (im większe powiększenie, tym mniejsze pole widzenia obiektu)
6. Jedno oko
7. Płaska szyba
8. Prawidłowe szkło
9. Obciążenie: Część testowa ma maksymalne obciążenie 30 kg
10. Zasilanie: 220 V / 15 A
11. Temperatura robocza: 20 ° C + 2 ° C Wilgotność: 40% ~ 65%
12. Dedykowana tabela dla przyrządów pomiarowych
Oprogramowanie (AVM2.5D) Opis:
1, funkcja automatycznego wyszukiwania obrazu, aby uniknąć błędów wizualnych, zmniejszyć zmęczenie operacyjne
2, zdjęcie można zarchiwizować, wydrukować
Różne narzędzia do archiwizacji
3. Większa funkcja burring, możesz znaleźć właściwy punkt, linię, okrąg, łuk
Ustaw obszar wykrywania Po przetestowaniu koła
4. automatyczne narzędzie do określania obrazu, szybko obliczyć punkt, linię, koło, pomiary łuku
5. podstawowe funkcje pomiaru elementów geometrycznych: współrzędne punktu, linii, okręgu, łuku, kulki i klawiatury, każdy pomiar może być pomiarem wielopunktowym, wyniki pomiarów mogą dowolnie wybrać, czy drukować.
6. Pomiar funkcji graficznych:
A. Pomiar Natychmiastowe graficzne, można bezpośrednio kliknąć ikonę na punkt, linia, koło, łuk i inne elementy do pomiaru.
B. Wyniki pomiarów można przejść do CAD w celu edycji
C. grafika może powiększać, pomniejszać, powiększać częściowo, przesuwać, obracać
Okno narzędzia CAD
7, wykres analizy odchylenia wielu punktów, różne nastawienia na pierwszy rzut oka
8, Dostarczyć funkcję "raportu z wyników testu"
A. Dane pomiarowe mogą być archiwizowane
B. Dane pomiarowe mogą być wydychane w dowolnym momencie w celu obserwacji obliczeń
C. Dane pomiarowe można przekonwertować na EXCEL, przygotowanie raportu z wyników testów
D. aplikacji makro funkcji EXCEL, zapewniając wykres kontrolny XR, można narysować wykresy kontrolne w dowolnym momencie
Raport Excel (część danych)
Raport Excel (część graficzna)
9.Chińskie i angielskie środowisko operacyjne może być przełączane.
10. wbudowane oprogramowanie do analizy SPC: potrafi generować Xbar-R; XBar-S; XBar-MR trzy tabele kontrolne.
Oprogramowanie SPC Control (wykres XBar-MR)
Oprogramowanie SPC Control (wykresy XBar-S)
