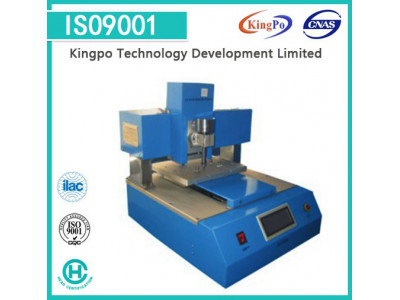

Test odporności na ścieranie IEC60950 do sprawdzania wytrzymałości na ścieranie zarysowań Pcb
Szczegóły Produktu:
Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | KingPo |
Orzecznictwo: | Calibration certificate |
Numer modelu: | KP-AR25 |
Zapłata:
Minimalne zamówienie: | 1 |
---|---|
Cena: | To be Quoted |
Szczegóły pakowania: | plastikowe pudełko na narzędzia lub pakiet ze sklejki. |
Czas dostawy: | 25 |
Zasady płatności: | T/T |
Możliwość Supply: | 25 miesięcznie |
Szczegóły informacji |
|||
Zasilanie: | 220 V 50 Hz lub 115 V 60 Hz | Kąt wierzchołkowy stalowego kołka: | 40 ° |
---|---|---|---|
Promień stalowej szpilki: | 0,25 mm ± 0,02 mm | Szybkość zarysowania: | 20 mm / s ± 5 mm / s |
Siła: | 10 N ± 0,5 N. | Kąt zadrapania: | 80–85 ° |
Podkreślić: | tv test equipment,tv signal tester |
opis produktu
Test odporności na ścieranie IEC60950 do sprawdzania wytrzymałości na ścieranie zarysowań Pcb
1. Zastosowanie:
Urządzenie służy do sprawdzania wytrzymałości na ścieranie płytek obwodów drukowanych, rysy są wykonywane na pięciu parach przewodzących części i między nimi w punktach, w których separacje będą podlegały maksymalnemu gradientowi potencjału podczas testów.
Zadrapania wykonuje się za pomocą hartowanej stalowej szpilki, której koniec ma postać stożka o kącie wierzchołkowym 40 °, jego końcówka jest zaokrąglona i wypolerowana, o promieniu 0,25 mm ± 0,02 mm.
Zarysowania wykonuje się poprzez narysowanie sworznia wzdłuż powierzchni w płaszczyźnie prostopadłej do krawędzi przewodzących z prędkością 20 mm / s ± 5 mm / s. Sworzeń jest tak obciążony, że siła wywierana wzdłuż jego osi wynosi 10 N ± 0,5 N. Rysy muszą być oddalone co najmniej 5 mm i co najmniej 5 mm od krawędzi próbki.
Zasilacz | 220 V 50 Hz lub 115 V 60 Hz |
Końcówka kąta szpilki ze stali | 40 ° |
Promień sworznia stalowego | 0,25 mm ± 0,02 mm |
Prędkość zarysowania | 20 mm / s ± 5 mm / s |
Siła | 10 N ± 0,5 N |
Kąt zarysowania | 80-85 ° |
Odległość do Scratch | Nastawny |
Układ sterowania | PLC |
Stół do pracy | wir |
Zgodny ze standardem | IEC60335-1 rozdział 21.1, IEC60950 pkt 2.10.8.4 |
Procedura testowa
1) Instalacja
* Ten tester powinien zostać umieszczony na równym stole
2) Operacja
2.1 Zainstaluj próbkę testową
2.2 Ręczne przesuwanie pinezki w celu sprawdzenia pozycji początkowej. Zmniejsz wartości X i Y na ekranie
2.3. Kliknij SET, aby ustawić prędkości osi X i Y i wprowadź zarejestrowane wartości X i Y.
2.4.Kliknij SET, aby ustawić długość scratch, odległość separacji i liczbę
2.4.Kliknij "RUN", a urządzenie będzie działać automatycznie.
2.5, Maszyna zatrzyma się automatycznie po zakończeniu.
