MOQ: | 1 |
Cena £: | To be Quoted |
standardowe opakowanie: | bezpieczne opakowanie kartonowe lub pudełko ze sklejki |
Okres dostawy: | 30 dni roboczych |
metoda płatności: | T/T |
Pojemność dostaw: | 25 zestawów miesięcznie |

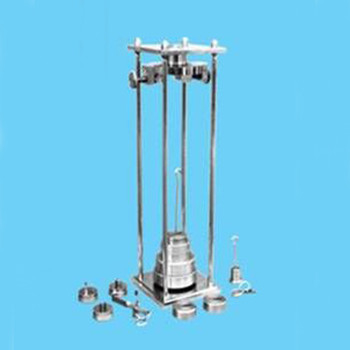

IEC 60884-1 Rys. 18 i Rys. 19 Aparatura do testowania gniazda wtykowego sił wtykowych
Szczegóły Produktu:
Tester został zaprojektowany w celu spełnienia rygorystycznych wymagań głównych międzynarodowych norm, takich jak IEC 60884-1, Rys. 18 i Rys. 19. Służy do sprawdzenia, czy maksymalna siła wyciągania wtyczki z gniazda i minimalnej siły ciągnięcia pojedynczej wtyczki trzpień z tulei wtyku znajduje się w zakresie wymaganego standardu. System mocowania jest łatwy w obsłudze.
Górna płyta obraca się z pozycji poziomej do pionowej, a urządzenie zaciskowe można obracać w górnej płycie. Te funkcje umożliwiają konfigurację urządzenia w wielu różnych konfiguracjach w celu spełnienia różnych standardowych wymagań. Standardowe wtyczki i obciążniki są dostarczane w celu przeprowadzenia testów na gniazdach o mocy znamionowej do 16A.
Wskaźniki szpilkowe i odpowiednie ciężary do testowania minimalnej siły wycofania są sprzedawane osobno. Wymagany wymiar wskaźnika musi być określony przez klienta.
Wtyczki testowe wykonane ze stali hartowanej o chropowatości nieprzekraczającej 0,8 mm.
Górna płyta obraca się od poziomu do pionu.
Parametry techniczne:
1, jest wyposażony w wtyczkę 10A typu ambipolar, trójbiegunową wtyczkę 10A i 16A oraz testową wtyczkę standardową 10A, 16A.
2, Jest również wyposażony w zestaw ciężarków i zestaw systemu mocowania.
Oceny akcesoriów | Liczba biegunów akcesorium | Siła wycofania N | ||
Maksymalna skrajnia sworznia | Minimalna minimalna skrajnia | Jednopinowa skrajnia maks. A | ||
Do 10 włącznie włącznie | 2 | 40 | 1.5 | 17 |
3 | 50 | |||
Powyżej 10 A do 16 A włącznie | 2 | 50 | 2.0 | 18 |
3 | 54 | |||
Więcej niż 3 | 70 | |||
Powyżej 16 A do 32 A włącznie | 2 | 80 | 3.0 | 27 |
3 | 80 | |||
Więcej niż 3 | 100 | |||
a Te siły wyciągania służą jedynie do testowania zespołu sprężystego uziemnika wtyczki. |
