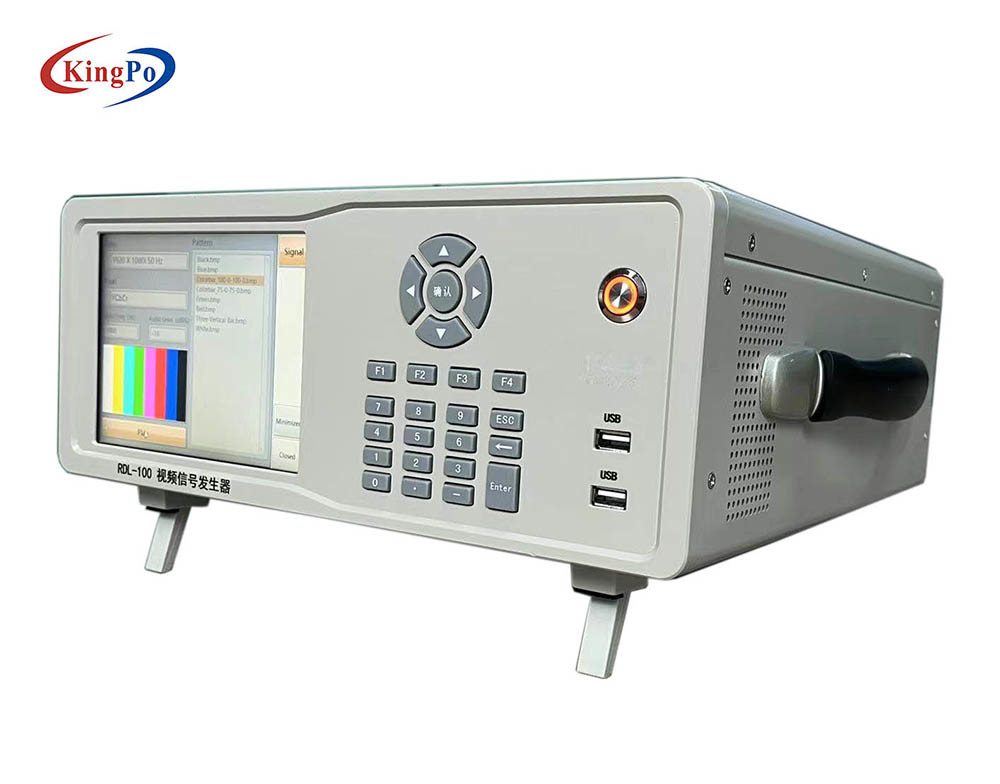

Generator sygnału wideo z trzema pionowymi prętami IEC62368 RDL-100

MOQ:	1
Cena £:	To be quoted
standardowe opakowanie:	opakowanie kartonowe lub pudełko ze sklejki
Okres dostawy:	5-8 dni roboczych
metoda płatności:	T/T
Pojemność dostaw:	50 szt / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

kingpo

Orzecznictwo

iso9001 ce

Numer modelu

RDL-100

Standard:

IEC62368

Użycie:

Generowanie sygnału testowego do testu telewizyjnego

Gwarancja:

1 rok

Pochodzenie:

Chiny

Materiał:

Mosiądz i plastik

Model:

RDL-100

Podkreślić:

Generator sygnału wideo w pionie

Generator sygnału wideo CVBS

Generator sygnału wideo IEC62368

Opis produktu

IEC62368 Generator sygnału wideo z trzema pionowymi prętami RDL-100

1 Przegląd

1.1 Profil produktu

Produkt jest stosowany do testowania telewizji cyfrowej, dostarczając sygnał testowy do eksperymentów testowych w telewizji. Produkt może wytwarzać sygnały testowe wideo dla CVBS,Interfejsy YPbPr i HDMI spełniające wymagania badania telewizora.

1.2 Obszar zastosowania:

1. eksperyment badawczy bezpieczeństwa telewizora;

2Eksperyment testowy kompatybilności elektromagnetycznej telewizorów;

3. Inne powiązane eksperymenty testowe zestawów telewizyjnych;

1.3 Cechy funkcjonalne:

(1) Obejmuje trzy typy interfejsów: CVBS, YPbPr i HDMI;

(2) Wsparcie dla formatu wideo kalibracji i rozliczania PAL i NTSC;

3) obsługa formatów wideo HD 1280720p 50Hz, 1280720p 60Hz, 19201080i 50Hz, 19201080i 60Hz, 19201080p 25Hz, 19201080p 30Hz, 19201080p 50Hz, 19201080p 60Hz;

(4) Wsparcie dla formatu wideo ultra-HD (4K) 3840 2160 25p i 3840 2160 30p;

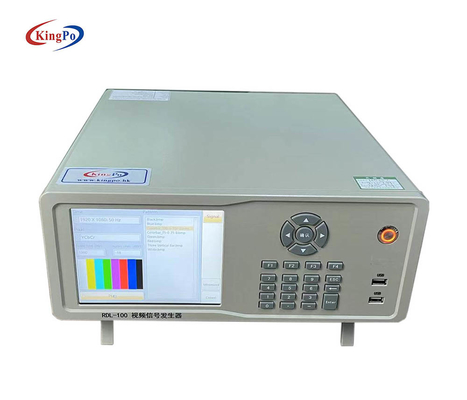

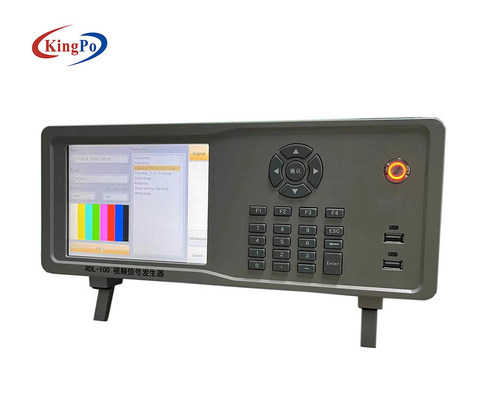

2 Opis przedniego panelu

Wyświetlacz systemu

wyświetlać interfejs oprogramowania sterowania systemem, z funkcją ekranu dotykowego, do ustawiania wyboru sygnału systemu, formatu wideo,i ustawienia parametrów sygnału modulacji telewizji cyfrowej.

2 klucz

Składa się z klawiszy nawigacyjnych (w górę i w dół itp.), cyfrowej klawiatury i klawiszy funkcyjnych, które ułatwiają użytkownikom obsługę i sterowanie oprogramowaniem.

4USB jogging

Łatwe połączenie z myszą, klawiaturą, dyskiem U i innymi urządzeniami zewnętrznymi.

5 klucz mocy

System sterowania przełącza się i przełącza.

3 Opis tylnej tablicy

1Interfejsy Y/CVBS, Pb i Pr

interfejs wyjściowy sygnału kompozytowego telewizora analogowego i sygnału składowego chromatycznego, w którym interfejs Y/CVBS daje sygnał kompozytowy (CVBS), gdy formaty sygnału są PAL i NTSC,i sygnał jasności w sygnale chromatycznym (Y) w innych formatach.

2L, R jogging

Interfejsy wyjściowe dźwięku, L i R reprezentują odpowiednio lewy i prawy kanał.

3HDMI joggle

cyfrowy interfejs wyjściowy sygnału wideo.

4Interfejs urządzeń peryferyjnych systemu

Łatwe podłączenie do monitora, myszy, klawiatury, dysku U i innych urządzeń zewnętrznych.

5.Interfejs i przełącznik zasilania systemu

Podłącz i kontroluj zasilacz systemu.

4. Wskaźniki techniczne

typ interfejsu	projekt	zakres	metryczny
CVBS	poziom intensywności	(0~700) mV	±(2%X+6mV)
	Poziom koloru	(0~885,1) mV	±(2%X+6mV)
	faza chrominancji	(0~360) °	±2°
YPbPr	Poziom wyjściowy sygnału jasności (Y)	(0~700) mV	±(2%X+6mV)
YPbPr	Poziom wyjścia sygnału różnicy chromatycznej (Pb, Pr)	(-350~350) mV	±(2%X+6mV)

Znaków:
