Urządzenia do badań medycznych do badań elektrod EKG z wieloma elementami badawczymi i precyzyjnymi wynikami
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | KINGPO |
| Orzecznictwo: | ISO9001 ISO17025 |
| Numer modelu: | DJY-4 |
| Dokument: | ECG electrode electrical pe...er.pdf |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | 8000 |
| Szczegóły pakowania: | 500*500*500mm |
| Czas dostawy: | 15Dzień |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100 |
|
Szczegóły informacji |
|||
| Podkreślić: | Wielokrotne przedmioty badawcze Sprzęt do badań medycznych,Urządzenia do badań medycznych elektrody EKG,Dokładne wyniki Sprzęt do badań medycznych |
||
|---|---|---|---|
opis produktu

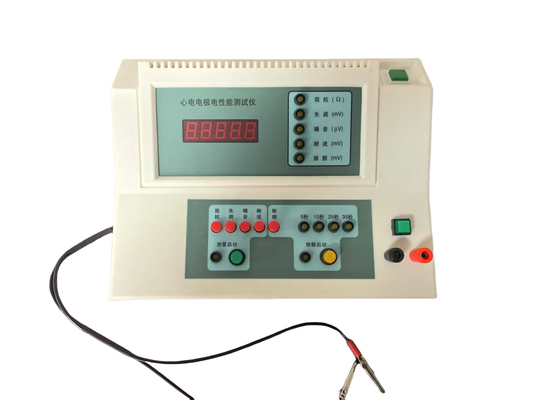

Elektrodów elektrycznych ECG do badania wydajności
To specjalistyczne urządzenie do testowania zintegrowanej wydajności elektrody, zaprojektowane zgodnie z metodą testową jednorazowych elektrod EKG ANSI/AAMI EC12:2000(R2005) Elektrody EKG jednorazowe
| Przedmioty testowe | Warunki zachęty | zakres | Dokładność | Czas badania |
| Impedancja |
Sinusoidalny zestaw przepływowy 100 μAp_p - 5% 10 Hz±10% |
0-20KΩ | mniejsze niż lub równe 1KΩ 2%±10Ω>1KΩ 3% | >60 lat |
| Zaburzenia | Impedancja wejściowa prądu stałego Większa niż lub równa 10μΩ | ±1200mV |
Części i akcesoria do urządzeń elektrycznych > 100 mV 2% |
60-90 lat. |
| Hałas |
RC Bandpass 0.15-100Hz |
0-2000μV ((PP) |
Części i akcesoria do urządzeń objętych pozycją 9A004 > 150 μV 5% |
60-360 lat |
| Opór przepływu |
Prąd stały 200nA±5% |
±1200mV | Części i akcesoria do urządzeń elektrycznych i urządzeń elektrycznych | Więcej niż 8 godzin |
| Defibrylacja |
Kondensator 10μF±5% Moc 200V±2% |
±1200mV |
Części i akcesoria do urządzeń elektrycznych > 100 mV 2% |
5, 15, 25, 35 |
Całkowite wymiary: 27,5cmx22cmx10cm.
Całkowita masa maszyny: 2,5 kg.
Zabezpieczenie: F2A 250V.
Warunki środowiska
a) Napięcie zasilania: 220 V±10% AC, 50 Hz±1 Hz, przy dobrym uziemieniu.
b) Temperatura otoczenia: 23°C±5°C.
c) Względna wilgotność: 40%±10%.
d) Ciśnienie atmosferyczne: 70,0-106,0 Kpa.

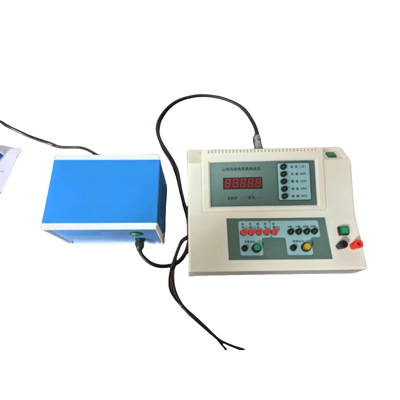

Standardowa konfiguracja: 1 jednostka główna, 1 zewnętrzne źródło zasilania, 1 podręcznik obsługi, 1 przewód uziemieniowy, 1 para połączeń 200nA, 15 przewodów z serii par elektrodowych, 1 przenośna obudowa
Standardowy:
YY/T 0196-2005 Elektrody EKG jednorazowe
ANSI/AAMI EC12:2000 ((R2005)
Zakres zastosowania:
Używany do testowania właściwości elektrycznych elektrod EKG, odpowiednich do jednorazowych elektrod EKG na powierzchni ciała, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Elektrody jednorazowe EKG" określa wymagania dotyczące kontroli partii i kontroli okresowej, tj.grupę par elektrod i sekwencję badania każdego elementuWymagania dotyczące powyższych przedmiotów badawczych są następujące:
| Przedmioty testowe | Impedancja | Zaburzenia | Hałas | Opór przepływu | Defibrylacja |
| Wymagania dotyczące norm przemysłowych | < 3KΩ | < 100 mV | < 150 μV | < 100 mV | < 100 mV |
Impedancja AC ("impedancja" w skrócie)
Kompleksowy wskaźnik pomiarowy reprezentujący impedancję i reaktancję pojemnościową pary elektrod.
W trakcie badania przyrząd stosuje prąd przemienny sinusówkowy 10 Hz o wartości szczytowej nieprzekraczającej 100 μA do pary elektrod poprzez dwa kable testowe.impedancja prądu przemiennego pary elektrod nie powinna przekraczać 3KΩ.
napięcie offsetowe prądu stałego (krótko: offset)
Napięcie rozwinięte między dwoma jednorazowymi elektrodami EKG z powodu różnicy ich potencjałów półkomórkowych.
Po utworzeniu pary elektrod, po 1 minutowym okresie stabilizacji, napięcie przesunięcia prądu stałego pary elektrod mierzone przez kabel testowy elektrody nie powinno przekraczać 100 mV.
Hałas wewnętrzny (krótko Hałas)
Sygnał napięcia w obrębie określonego pasma częstotliwości jest przedstawiany przez zmianę napięcia przesuniętego pary elektrod.
Po utworzeniu pary elektrod, po 1 minutowym okresie stabilizacji, w ciągu następnych 5 minut,wartość szczytu do szczytu hałasu wewnętrznego generowanego przez parę elektrod w zakresie częstotliwości 0.15-100 Hz (odpowiedź częstotliwości pierwszego rzędu), mierzona przez kabel elektrodowy, nie powinna przekraczać 150μV.
Tolerancja prądu biasu (skrócona jako "tolerancja prądu")
Zdolność pary elektrod do utrzymania stabilnego napięcia offsetowego prądu stałego pod długoterminowym działaniem danego małego prądu stałego.
Para elektrod jest podłączona do końcowego 200nA instrumentu, a następnie prąd stały 200nA jest nieprzerwanie stosowany do pary elektrod przez ponad 8 godzin.zmiana napięcia w parze elektrod mierzona przez przewód badawczy elektrody nie powinna być większa niż 100 mV.
Symulowane odzyskiwanie po defibrylacji (skrótem "Defib")
Zdolność pary elektrod do przywrócenia wykrywania EKG po stymulowaniu prądem defibrylacyjnym.
W trakcie badania kondensator 10μF w przyrodzie jest naładowany na DC200V, a para elektrody i rezystor 100Ω w przyrodzie są rozładowywane szeregowo przez kabel testowy elektrody.Wartość napięcia na parze elektrod nie powinna być większa niż 100mV w 5 sekundy po rozpoczęciu rozładowania kondensatoraW ciągu następnych 30 sekund średnia prędkość zmiany napięcia co 10 sekund nie powinna przekraczać ± 1 mV/s. Wymagane jest również, aby po czterech powtórzeniach powyższego eksperymentuimpedancja prądu przemiennego 10 Hz pary elektrod nie powinna być większa niż 3KΩ.
