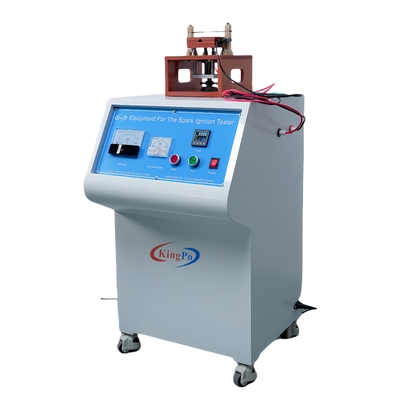

IEC 60335-2-17 Aparatura do badania zapłonu iskrowego koca do testów profesjonalnych

IEC 60335-2-17 Sprzęt do badań zapłonu iskry -- zgodny ze standardową certyfikacją

Przegląd produktu: Profesjonalne badania opóźnienia płomienia dla koców elektrycznych
Ten urządzenie do badań zapłonu iskry jest ściśle zgodne zWymagania klauzuli 30.101 IEC 60335-2-17 (rys. 113 i 113a), służący jako podstawowy sprzęt do wykrywania łatwopalnościelastyczne urządzenia grzewcze (np. koce elektryczne, poduszki grzewcze)W szczególności weryfikuje, czy aktywne części stanowią zagrożenie pożarowe z powodu łuku lub przegrzania.

Zapewne zasady badania:
Próbki umieszczane są w stałym65°C ±2°Ckomora grzewcza.10 kV napięcie wyjściowe nominalne(falę sinus) jest stosowana, przy czym odległość między próbkami i dwomaElektrody miedziane Φ3 mmdokładnie kontrolowane w6 mm ± 0,1 mmInstrument automatycznie rejestrujeczas, w którym płomienie osiągają wewnętrzną krawędź szablonu:

• Jeżeli wystąpi zapłon≤ 3 sekundy, wynik jest nieważny.
• Jeślibrak zapłonu, czas rejestracji wynosi120 sekund..
  Metoda ta dokonuje dokładnej oceny bezpieczeństwa produktu w zakresie opóźnienia płomienia.

Podstawowe parametry techniczne

1. Komponenty systemu:
   • Pudełko sterujące:Zintegrowane 10kV wysokonapięciowe zasilanie, test czasu i rejestracji danych.
   • Próbka w przedziale:Produkowane ściśle zgodnie z IEC 60335-2-17 fig. 113 & 113a.
   • Komora grzewcza (nieobowiązkowa):Zapewnia stałą temperaturę.
2. Szczegóły dotyczące uchwytów badawczych (zgodne z rysunkami 113 i 113a):
   • Materiały: stal nierdzewna + materiał izolacyjny + mosiądz.
   • Wymaganie:100 × 100 mm, 0 ′ 100 mm (materiał izolacyjny).
   • Wzór dolny:Standardowe drewno.
   • Elektroda stała:φ3mm, konium 45° (medziane).
   • Wzorzec górny:Standardowe drewno twarde lub stop aluminium.
   • Terminal:Miedź.
   • Elektroda ruchoma:Cylinder φ3 mm, płaska czubka (medziana).
   • System sterowania odległościami między elektrodami: 6 mm ± 0,1 mm(parametr rdzeniowy).
   • Baza:Materiał izolacyjny.
3. Funkcje skrzynki sterującej:
   • Wysoko napięcie wyjściowe: 0 ̊15 kV(napięcie),0 ′2mA(prąd); spadek napięcia< 100 Vprzy prądzie zwarcia 1mA.
   • Czas trwania badania: 09999 sekundywstępnie ustawione (precyzyjne sterowanie).
   • Nagrywanie czasu zapłonu 09999 sekundywysoce precyzyjny zegar (chwyta wyniki krytyczne).
4. Opcjonalna komora grzewcza o wentylacji naturalnej:
   • Zakres temperatury: 0 ‰ 200°Custawienia wstępne, wahania±1°C(stabilny).
   • Czas trwania ogrzewania:099 godzin 59 minut 59 sekund.
   • Wymiary wewnętrzne: 450 mm (L) × 450 mm (W) × 500 mm (H)(zgodne z większością próbek).

Często zadawane pytania (FAQ)

1. P: Do czego służy to urządzenie?
   A:Sprawdza, czyelastyczne urządzenia grzewcze (np. koce elektryczne, poduszki)zapalić się pod działaniem iskry elektrycznej w wysokich temperaturach, oceniającbezpieczeństwo oporowenaIEC 60335-2-17.

2. P: Jakie są kroki i kryteria badania?
   A:Próbki są narażone na65°C ±2°C- W tym czasie10 kV napięcie fal sinowychOdległość między elektrodą a próbką musi być6 mm ± 0,1 mmZapisz.czas, w którym płomienie dotrą do wewnętrznej krawędzi szablonu:

   • ≤ 3 sekundy: Nieprawidłowy wynik (szybkie zapalenie).
   • Brak zapłonu: Zapisz jako120 sekund..
   • > 3 sekundy i ≤ 120 sekund/ Wiarygodny zapis czasu.

3. P: Jakie są kluczowe parametry techniczne?
   A:Krytyczne specyfikacje:

   • napięcie:0 ̊15 kV, prąd:0 ′2mA(spadek 100 V przy 1 mA).
   • Odległość między elektrodami:6 mm ± 0,1 mm.
   • Zakres czasowy:09999 sekundy.
   • Temperatura (z komorą):65°C ±2°C(lub0°200°C ±1°C)).
   • Rozmiar komory:450 × 450 × 500 mm.

4. P: Czy komora grzewcza jest obowiązkowa?
   A: Tak.W pkt 30.101 normy IEC 60335-2-17 wymagane jest badanie na65°C ±2°CKomora zapewnia ten krytyczny stan.

5. P: Czy urządzenie sterujące i uchwyt mogą działać niezależnie?
   A:Stanowią one rdzeń systemu dla zastosowania napięcia i czasu.Integracja komory grzewczej jest niezbędna do badań zgodnych z normami IECw temperaturze 65°C.

6. P: Co określa konstrukcję uchwytu testowego?
   A:To ściśle następujeRys. 113 i 113aMateriały (stal nierdzewna, mosiądz, izolacja) zapewniają trwałość.

7. P: W jaki sposób dane są rejestrowane?
   A:Pudełko sterujące:

   • Wstępne ustawienia czasu trwania badania (09999 sekundy)).
   • Automatycznie rejestrujeczas od zapłonu do krawędzi szablonu.

8. P: Kto używa tego urządzenia?
   A:Do głównych użytkowników należą:

   • Producenci urządzeń gospodarstwa domowego(koce elektryczne/poduszki).
   • Laboratoria zewnętrzne(badanie zgodności z normą IEC/EN 60335)
   • Wydziały B+R(poprawa bezpieczeństwa).
