Toilet Seat Extrusion Tester with AC220V±10% Power Supply 0.5MPa Driving Air Pressure and IEC 60335-2-84 Compliance

1.Przegląd:

(1)Urządzenia te są wykorzystywane do stacji A (testy uderzeniowe) i stacji B (test huśtawkowy) inteligentnych toalet.

(2)Urządzenie to składa się z utworzonego uchwytu aluminiowego, mechanizmu pneumatycznego, płyty ciśnienia itp. Część sterowania elektrycznego składa się z PLC, interfejsu człowiek-maszyna, czujnika ciśnienia itp.,i dane z badania są dokładne.

(3)Urządzenie to posiada dwa stanowiska pracy, z których każde może być badane niezależnie.

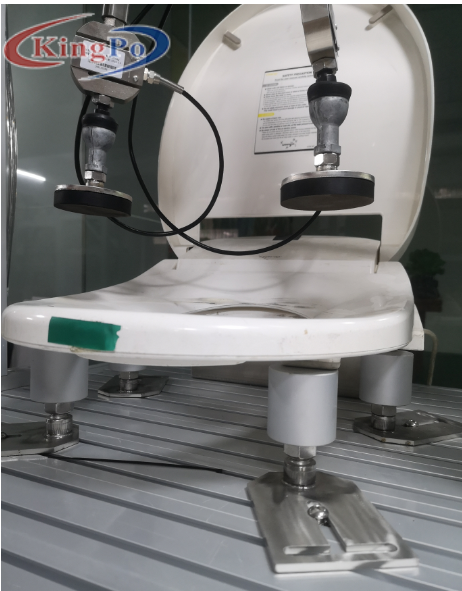

Rysunek 1 Ogólny wygląd urządzenia

2.Standardy produkcji

Urządzenia te są zaprojektowane i wyprodukowane zgodnie z następującymi normami:

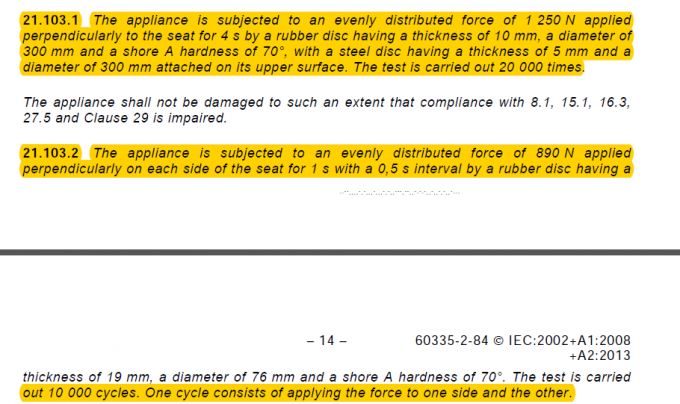

Zaprojektowane i wyprodukowane zgodnie z 21.103.1 i 21.103.2 normy IEC 60335-2-84;

6.7 Badanie huśtawkowe, 6.10 Badanie otwierania i zamykania, 6.11 Badanie trwałości funkcji wolnego upadku oraz 6.12 Badanie wysokiego ciśnienia JC/764-2008;

3.Parametry techniczne:

Stacja badawcza ciśnienia statycznego i uderzeń:

Stacja badawcza huśtawki:

4.Środowisko użytkowania

(1)Maszyna i sprzęt powinny być umieszczone w środowisku chronionym przed deszczem, słońcem i korozją.

(2)Temperatura otoczenia 10~40°C, wilgotność względna < 80%.

(3)Maszyna powinna być umieszczona na płaskiej podłożu wolnej od wibracji i utrzymywana na stabilnym poziomie bez drgań.

5.Instrukcje obsługi interfejsu interakcji między człowiekiem a komputerem

(1)Zinstalować urządzenie i włączyć zasilanie;

(2)Interfejs logowania użytkownika, zmiana hasła użytkownika (oryginalne hasło dla wszystkich użytkowników to: 1111):

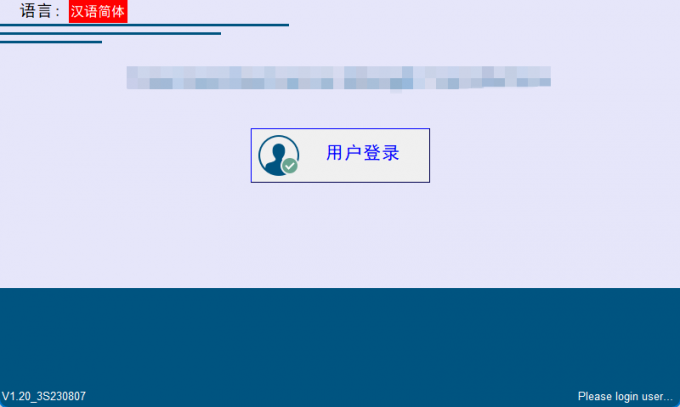

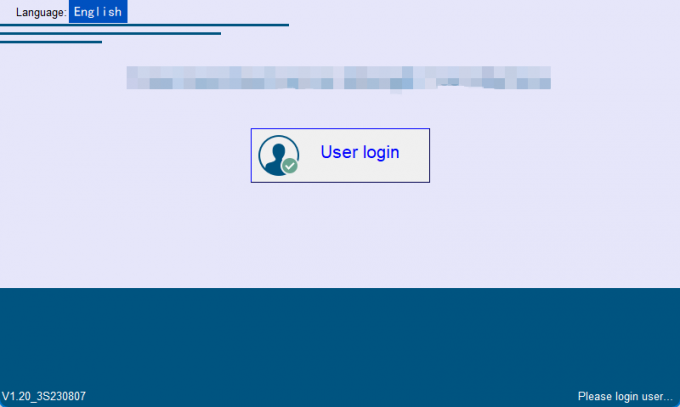

Wskaźnik2Witaj ekran startowy

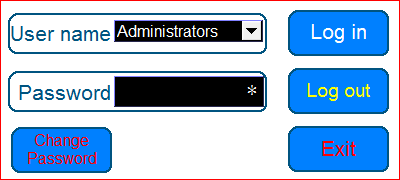

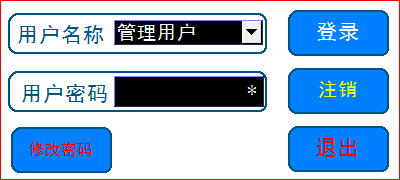

Wskaźnik3: Wyświetlacz logowania i hasła

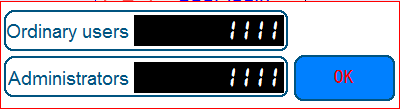

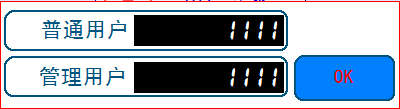

Wskaźnik4: Zmiana hasła

(3)Interfejs operacyjny:

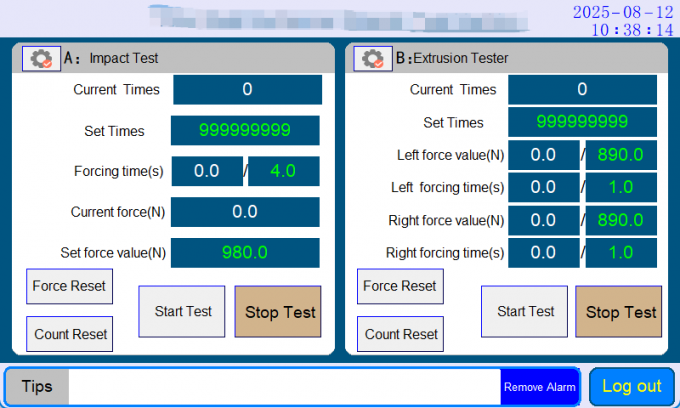

Wskaźnik 5: Strona operacyjna do badania otwierania i zamykania na stacji A1, badania ciśnienia statycznego na stacji B1 i badania huśtawki na stacji C

[Wylogowanie]:Wylogować obecnego użytkownika i powrócić do interfejsu logowania;

[Wykrycie alarmu]Proszę najpierw usunąć alarm, a następnie naciśnij ten przycisk.w celu usunięcia alarmu;

Stacja badawcza uderzeń

[Odresetowanie licznika]:Proszę zresetować wartość liczenia na zero.

[Wartość siły zerowa]:ustawić odchylenie wartości siły bieżącej na zero;

[Wprowadzenie testu]:przycisk "Start test";

[Zatrzymać test]:przycisk "Stop test";

[Liczba bieżąca]:Wyświetlanie bieżącego numeru;

[Ustawić czas]:Ustawić liczbę razy, a maszyna zatrzyma się, gdy osiągnie bieżący numer;

[Czas stosowania siły]:wyświetlanie i ustawianie czasu nałożenia siły;

[Wartość siły prądu]:Wyświetla się wartość siły bieżącej;

[Ustawić wartość siły]:ustawić wartość siły;

B Stacja badawcza swing

[Odresetowanie licznika]:Proszę zresetować wartość liczenia na zero.

[Wartość siły zerowa]:ustawić odchylenie wartości siły bieżącej na zero;

[Wprowadzenie testu]:przycisk "Start test";

[Zatrzymać test]:przycisk "Stop test";

[Liczba bieżąca]:Wyświetlanie bieżącego numeru;

[Ustawić czas]:Ustawić liczbę razy, a maszyna zatrzyma się, gdy osiągnie bieżący numer;

[Wartość siły w lewym cylindrze]:ustawić wartość siły w lewym cylindrze i wyświetlić;

[Czas stosowania siły z lewej strony]:ustawić czas i wyświetlacz nałożenia siły na lewy cylinder;

[Wartość siły prawego cylindra]:ustawić i wyświetlić właściwą wartość siły cylindra;

[Czas zastosowania prawej siły]:ustawić czas i wyświetlacz właściwego nakładania siły na cylinder;

(4)Okno wyskakujące parametry i debugging (naciśnij przycisk w lewym górnym rogu każdej stacjiaby otworzyć okno parametrów i debugowania ):

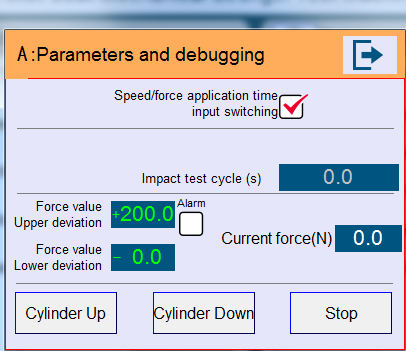

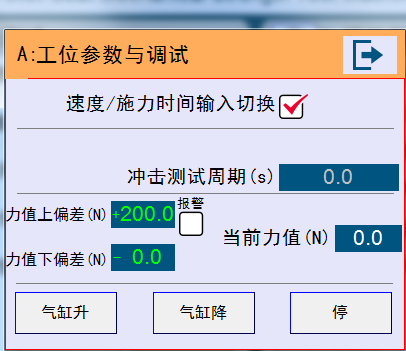

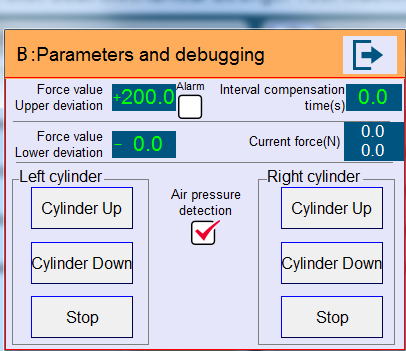

Wskaźnik6:Parametry stacji B i okno wyskakujące do debugowania

[Podnoszenie cylindru]:ręczny przycisk podnoszący cylinder;

[W dół cylinder]:ręczny przycisk nacisku cylindra;

[Zatrzymać]:Prostowy przycisk zatrzymania;

[Czas odszkodowania za wstrząs]:czas rekompensaty, gdy w trakcie badania uderzeniowego nie osiągnięto każdego cyklu;

[Cykl badań uderzeniowych]:Wyświetla czas cyklu badania wstrząsowego;

[Wyparcie górne siły] i [Wyparcie dolne siły]ustawić wartość siły alarmowej wyższego odchylenia siły oraz parametry robocze niższego odchylenia;

[Wartość siły prądu]:Wyświetla się wartość siły bieżącej;

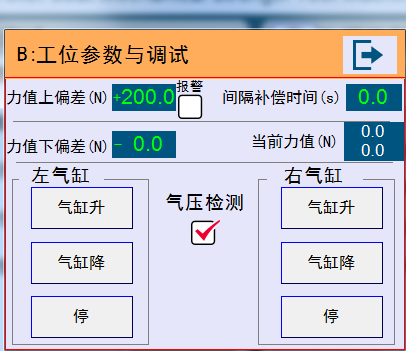

Wskaźnik7: Parametry stacji C i okno wyskakujące do debugowania

[Podnoszenie cylindra]:ręczny przycisk podnoszący cylinder;

[W dół cylinder]:ręczny przycisk nacisku cylindra;

[Zatrzymać]:Prostowy przycisk zatrzymania;

[Wypaczanie siły w górnej części] i [Wypaczanie siły w dolnej części]ustawić wartość siły alarmowej wyższego odchylenia siły oraz parametry robocze niższego odchylenia;

[Czas odszkodowania w odstępie czasu]:Wymóg standardowy to czas tłoczenia w odstępach cylindrowych wynoszący około 0,5 sekundy.

[Wartość siły prądu]:Wyświetla się wartość siły bieżącej;

(5)Interfejs historii (długo naciśnij pole wyświetlania informacji na dole interfejsu operacyjnego, aby wejść do tego interfejsu, w którym można ustawić czas systemu):

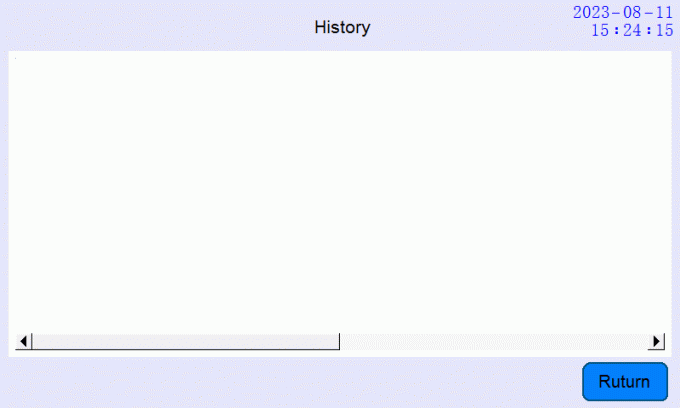

Wskaźnik8:Strona historii stacji roboczej

[Powrót]:Powrót na stronę głównej operacji;

[Ustawienia wyświetlania czasu interfejsu]:Czas systemowy można ustawić w prawym górnym rogu tej strony;

6.Proces działania

(1)regulowanie poziomu montażu urządzeń i pozycjonowania stóp maszyny;

(2)Zainstalować próbkę na każdej stacji, przymocować próbkę za pomocą dostarczonych śrub motyli i regulować poziom próbki;

(3)Podłącz zasilacz i włącz zasilanie.powinny być odpowiednio uziemione w celu zapobiegania wypadkom z powodu porażenia prądem elektrycznym;

(4)Badanie uderzenia:

1)Przymocowanie okrągłej płyty stalowej na czujniku siły; dla statycznychBadanie ciśnienia, użyj ø160mmokrągłyPłytka stalowa; do badań uderzeniowycha ø300mmokrągła płytka stalowa;

2)Ustawić położenie próbki i stalowej płyty siłowej poprzez:naciskanie przycisku ręcznego w parametrze i debugowanie wyskakującego oknaW przypadku, gdy siła wyjściowa jest wyższa niż siła wyjściowa, należy ustawić ciśnienie powietrza w zależności od wartości siły wyjściowej.po zakończeniu regulacji cylinder wraca do pierwotnej pozycji.

3)Wprowadź interfejs operacyjny i naciśnij[Wartość siły zerowa] w celu przywrócenia bieżącej wartości siły;

4)Ustawić funkcję stacji B na funkcję, którą należy przetestować, oczyścić ostatnie liczenie,i ustawić wartość siły, liczbę razy i czas zastosowania siły;

5)Naciśnij przycisk [Start Test] w głównym interfejsie operacyjnym, a urządzenie automatycznie przeprowadzi testy otwierania i zamykania i automatycznie policzyczasy;

6)Test zostanie automatycznie zatrzymany po zakończeniu i zostanie wyświetlony w polu zapytania; jeśli musisz zatrzymać podczas testu, naciśnij przycisk [Zatrzymać test]; jeśli musisz natychmiast zatrzymać,naciśnij przycisk awaryjnego zatrzymania;

7)Wyrzucić próbki z badania i zbadać próbki.

(5)Badanie huśtania:

1)Ustawić położenie próbki i stalowej płyty siłowej poprzez:naciskanie przycisku ręcznego w parametrze i debugowanie wyskakującego oknaW przypadku, gdy siła wyjściowa jest wyższa niż siła wyjściowa, należy ustawić ciśnienie powietrza w zależności od wartości siły wyjściowej.po zakończeniu regulacji cylinder wraca do pierwotnej pozycji.

2)Wprowadź interfejs operacyjny i naciśnij[Wartość siły zerowa] w celu przywrócenia bieżącej wartości siły;

3)Wyczyść ostatnią liczbę na głównym interfejsie obsługi i ustawić wartość siły, liczbę razy lub czas stosowania;

4)Naciśnij przycisk [Start Test] w głównym interfejsie operacyjnym, a urządzenie automatycznie przeprowadzi testy otwierania i zamykania i automatycznie policzyczasy;

5)Test zostanie automatycznie zatrzymany po zakończeniu, a wiadomość zostanieW przypadku konieczności zatrzymania podczas testu, naciśnijJeśli musisz natychmiast się zatrzymać, naciśnij przycisk awaryjnego zatrzymania.

6)Wyrzucić próbki z badania i zbadać próbki.

7.Środki ostrożności i konserwacja

(1)Upewnij się, że maszyna jest dobrze uziemiona, aby uniknąć wypadków bezpieczeństwa.

(2)Nie przekraczać dopuszczalnego obciążenia podczas badania, aby uniknąć uszkodzenia czujnika ciśnienia.

(3)Część maszyny należy często wycierać, aby utrzymać ją w czystości.
