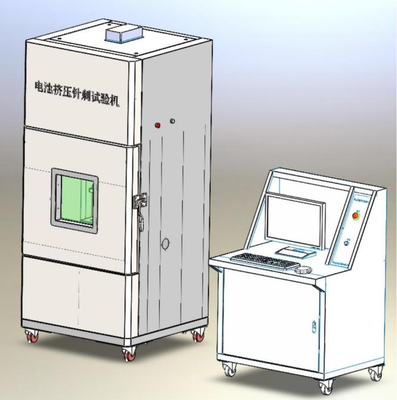

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke

MOQ: 1
Cena £: To be quoted
metoda płatności: T/t
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Kingpo
Podkreślić:

Siła badacza rozkładu baterii 15KN

,

Wskaźnik przepuszczalności igły 300 mm

,

urządzenie do testowania baterii z gwarancją

Opis produktu

1. GłówneTechniczneParametry

NumerSeryjny

Nazwa projektu

Specyfikacje

1.01

Nazwa produktu

Tester zgniatania i penetracji igłą baterii

1.02

Model produktu

KP-8101C

1.04

Metoda konstrukcyjna

Pionowa: Struktura napędu z serwoelektrycznym siłownikiem

1.05 Test baterii GB31241-2022

Bateria cylindryczna; bateria kwadratowa; bateria guzikowa; bateria miękka; schemat testu jest następujący

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 0

1.06

Metoda sterowania

Zdalne sterowanie komputerowe

1.07

Rozmiar przestrzeni testowej

Maksymalny rozmiar przestrzeni testowej zgniatania Szer. 300*Gł. 300*Wys. 300 mm

Wysokość stołu roboczego 770 mm około

1.08

Wewnętrzna skrzynia testowa przeciwwybuchowa

1. Rozmiar wewnętrznej skrzyni: Szer. 680*Gł. 620*Wys. 600mm (z zastrzeżeniem projektu)

2. Materiał wewnętrznej skrzyni: stal nierdzewna SUS304

3. Na górze wewnętrznej skrzyni znajduje się port dymowy: średnica φ102mm.Objętość wydechu 300m³/h

4. Tył wewnętrznej skrzyni: przeciwwybuchowy otwór odciążający z osłoną ochronną, aby zapobiec wylatywaniu baterii podczas testowania.

5. Prawa strona wewnętrznej skrzyni: otwórz 1 otwór φ50mm Port testowy, wygodny do zbierania temperatury i napięcia baterii.

1.09

Zakres siły zgniatania

1800℃15KN (regulowany)

1.10 Dokładność kontroli siły

Góra i dół 1 Zestaw czujników siły może być używany jednocześnie bez demontażu i wymiany;

1kN Przy ściskaniu siły, dokładność siły: ≤±0.01kN (stan ustalony)

15kN Przy ściskaniu siły, dokładność siły: ≤±0.7kN (stan ustalony)

Standardowy manometr testowy jest następujący


KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 1

1.11

Czujnik siły

Powyższy czujnik siły może być używany do małej siły 0 Ocena punktu; wykrywanie grubości, skutecznie poprawiając dokładność wykrywania deformacji siły małych baterii

Następujące czujniki o dużej sile są używane do testów eksperymentalnych o dużej sile, takich jak 13kN

Górne i dolne czujniki siły mogą być używane razem bez demontażu, co nie wpływa na test

1.12

Maksymalny skok

800℃300mm

1.13

Dokładność przemieszczenia

±0.1mm

1.14

Rozdzielczość przemieszczenia

0.01mm

1.15

Prędkość testu

Prędkość testu zgniatania 0.1mm/S800℃15mm/S (regulowany)

Prędkość testu akupunktury 0.1mm/s800℃40mm/s (regulowany)

1.16

Dokładność prędkości

±0.1mm/s

1.17

Rozdzielczość prędkości

0.01mm/s

1.18

Zakres czasu

0~9999S (regulowany)

1.19

Głowica zgniatająca

(1)Średnica płaskiej głowicy zgniatającej:φ 150mm

(2)Cylindryczna głowica zgniatająca: φ25mm długość 200mm

(3)Miękka paczka, schemat testu zgniatania półcylindrycznego jest następujący

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 2

1.20

Port odciążający

Z tyłu wewnętrznej skrzyni znajduje się klapa odciążająca W300mm * H300mm ;Automatycznie otwiera się w przypadku eksplozji baterii, przeciwwybuchowe i odciążające1.21


Łańcuch przeciwwybuchowy

Drzwi są wyposażone w 2 łańcuchy przeciwwybuchowe, które zapobiegają zdmuchnięciu drzwi i zranieniu ludzi. Odgrywa rolę ochrony bezpieczeństwa.

1.22

Funkcja odprowadzania dymu

Górna część wewnętrznej skrzyni testowej jest wyposażona w wentylator wyciągowy z kotła do odprowadzania dymu: odprowadza dym z wewnętrznej skrzyni testowej, przeciwwybuchowy i ognioodporny. Rura wydechowa ze stali nierdzewnej rozciąga się z tyłu: średnica zewnętrzna DN102mm. Objętość wydechu 450m³/h

1.23

Funkcja oświetlenia

Wewnętrzna instalacja okien 2 paski LED Światło: Oświetla całą komorę testową, ułatwiając obserwację stanu testu wewnątrz komory. Jest również przeciwwybuchowy i ognioodporny.

1.24

Przeciwwybuchowe szklane okna

Drzwi komory testowej są wyposażone w przeciwwybuchowe szklane okno o wymiarach 300*300mm, które umożliwia wyraźną obserwację warunków testowych w komorze testowej

1.25

Projekt bezpieczeństwa kontroli dostępu

Nad drzwiami znajduje się przełącznik dostępu. Pompa próżniowa nie może zostać uruchomiona, gdy drzwi nie są zamknięte, co sprawia, że ​​obsługa jest bezpieczniejsza i bardziej niezawodna.

1.26

Projekt bezpieczeństwa panelu sterowania

Panel sterowania jest wbudowany w powierzchnię pochyloną. Przyciski są umieszczone wewnątrz, aby nie można było ich przypadkowo nacisnąć ani uderzyć przez zewnętrzne przedmioty lub ciało. Jest bezpieczniej.

1.27

Projekt przypomnienia o bezpieczeństwie obsługi sprzętu

Sprzęt jest wyposażony w trójkolorowe światło alarmowe, które przypomina personelowi o aktualnym stanie pracy sprzętu, aby uniknąć błędnej obsługi podczas pracy.

Sprzęt jest wyposażony w trójkolorowe światło alarmowe, które przypomina personelowi o aktualnym stanie pracy sprzętu, aby uniknąć błędnej obsługi podczas pracy.

Kanał akwizycji napięcia

2 korytarze

1.33

Zakres akwizycji napięcia

0

800℃1.30

Dokładność akwizycji napięcia

±0.2%FS

1.31

Częstotliwość akwizycji napięcia

1-50Hz Regulowana

1.32

Kanał akwizycji temperatury

2 korytarze

1.33

Zakres zbierania temperatury

0

800℃1.34

Dokładność akwizycji temperatury

± 1.5℃

1.35

Częstotliwość akwizycji temperatury

1-10Hz Regulowana

1.36

Konfiguracja komputera

Host Lenovo:

WIN7

,pamięć operacyjna: 16G, Dysk twardy: 2t,pamięć operacyjna: 16G, Dysk twardy: 2tMonitor Lenovo:19

cali Klawiatura i mysz:

1 zestaw 1.37

Warunki wyłączenia testu

Można ustawić: siłę, przemieszczenie, temperaturę, napięcie jako warunki wyłączenia

1.38

Zapisywanie danych

andSiła, przemieszczenie, napięcie, temperatura, czas, monitorowanie i kontrola, a także dane mogą być zapisywane i eksportowane w formacie Excel.

Wszystkie parametry mogą być wyświetlane na tym samym interfejsie za pomocą ikony krzywej interfejsu oprogramowania, a także można zrobić zrzut ekranu i zapisać w formacie obrazu PDF.

1.39

Igła stalowa

Igła stalowa

Średnica zewnętrzna: Ø3 długość 100mm--5 pasków





Średnica zewnętrzna: Ø5 długość 100mm--5 pasków

1.40

Wymiary

Maszyna hosta do wykrawania igłą zgniatającą

:Szer. 850 X Gł. 800 X Wys. 1970mm Szafa sterownicza komputera: Szer. 830 X Gł. 750 X Wys. 1200mm

1.41

Waga sprzętu

Około 350 kg

1.45

Dostarcz certyfikat wydajności dostarczający odpowiedni sprzęt testowy specyfikacji do niezależnej agencji testującej na poziomie prowincji lub wyższym i dołącz kopię umowy.

AC 220V

50HZ 1.43

Całkowita moc

1.5 KW

1.44

Dostarcz certyfikat pomiarowy CNAS A wydany przez niezależną agencję testującą z oznaczeniem.

1.45

Dostarcz certyfikat wydajności dostarczający odpowiedni sprzęt testowy specyfikacji do niezależnej agencji testującej na poziomie prowincji lub wyższym i dołącz kopię umowy.

2. Przegląd produktu

2.01

Zaawansowana konstrukcja

1. Przeciwwybuchowa i ognioodporna konstrukcja napędowa: Serwosiłownik, czujnik siły i elementy sterujące konstrukcji napędowej są odizolowane od wewnętrznej skrzyni testowej. Jeśli bateria eksploduje lub zapali się poza wewnętrzną skrzynią testową, nie zostanie uszkodzona przez eksplozję lub ogień, a jej dokładność transmisji i sterowania nie zostanie naruszona.

2. Przeciążenie: Siła testowa może być przeciążona 150%F*S Czujnik siły może być używany normalnie w środowiskach o wysokiej i niskiej temperaturze w zakresie od -20℃ do +80℃.

3. Ognioodporny wentylator wyciągowy: Wentylator wyciągowy w systemie odprowadzania dymu wykorzystuje wentylator wyciągowy kotła, charakteryzujący się następującymi cechami konstrukcyjnymi: Wirnik wyciągowy odśrodkowy o ujemnym ciśnieniu wykorzystuje odizolowaną konstrukcję napędu od silnika. Na wale izolacyjnym zamontowane jest koło zamachowe rozpraszające ciepło ze stopu aluminium, aby chronić przed wysokimi temperaturami.

4. Całkowity rozmiar jest mały, nie zajmuje miejsca i oszczędza koszty kupującego.

5. Piękny i przyjazny dla użytkownika: Ogólny wygląd jest piękny i hojny, a instalacja baterii testowej jest prosta i wygodna. Wysokość platformy testowej jest odpowiednia dla osób, które mogą się schylić i obsługiwać.

6

.. 7

.. 8

.. extrusion igła wykrawająca maszynę hosta za pośrednictwem kabla sieciowego w celu uzyskania zdalnego sterowania2.02

Podstawowa wydajność

1

1. 2

.. 3

.. 2.03


Główne komponenty

1

1. Sterowanie komputerowe + wielokanałowe zbieranie danych z baterii

2

.. Silnik serwo + konstrukcja napędu śrubowego

3

.. Z wizualnym przeciwwybuchowym szklanym oknem; oświetleniem; Odprowadzanie dymu

; Odciążenie i ochrona przed wybuchem; Ochrona progu; Funkcja ochrony przed zatrzymaniem awaryjnym. 2.04

Podstawowe zastosowania

To urządzenie testujące symuluje scenariusze, w których baterie są poddawane kompresji przez obiekty lub przebijaniu przez ostre instrumenty podczas użytkowania. Urządzenie demonstruje różne stany wykazywane przez baterie poddane kompresji lub penetracji igłą.

2.05

Warunki instalacji sprzętu

1. Instalacja i pozycjonowanie: Sprzęt można rozładować za pomocą wózka widłowego o udźwigu 3 ton. Po przeniesieniu do laboratorium upewnij się, że tył i obie strony urządzenia znajdują się w odległości co najmniej 600 mm od ścian. Zachowaj minimalny prześwit 1500 mm z przodu, aby umożliwić dostęp operacyjny, ułatwiając ładowanie i testowanie baterii. Zabezpiecz sprzęt na miejscu.

2. Podłącz kabel zasilający do zacisku uziemiającego i przewodu wydechowego: średnica wewnętrzna DN100mm. Laboratorium musi być wyposażone w dedykowany kanał do ekstrakcji oparów. Wydajność wydechowa tego urządzenia: 720m³/h.

3. Odległość instalacji między szafą sterowniczą komputera a hostem do akupunktury zgniatania wynosi ≥5 Jeśli to możliwe, komputer powinien być umieszczony w niezależnym pomieszczeniu kontrolnym.

4. Nośność podłoża ≥500kg/

..

6. Przejścia laboratoryjne powinny być wygodne do transportu baterii i powiązanych pojazdów transportowych, a personel może być ewakuowany na czas w przypadku szczególnych sytuacji awaryjnych.

7. Laboratorium powinno być wyposażone w odpowiednie urządzenia przeciwpożarowe, aby ułatwić korzystanie z narzędzi gaśniczych.

3. Produkt spełnia normy



GB 31241-2022 Wymagania bezpieczeństwa dla akumulatorów litowo-jonowych i zestawów akumulatorów do przenośnych produktów elektronicznych

IEC 62133-1-2017 Wymagania bezpieczeństwa dla akumulatorów wtórnych lub zestawów akumulatorów zawierających alkaliczne lub inne niekwasowe elektrolity - Przenośne, szczelne akumulatory wtórne i akumulatory (zestawy) produkowane z nich do użytku w sprzęcie przenośnym

UL 1642-2022 Standard bezpieczeństwa dla baterii litowych

UN 38.3 Podręcznik testów i kryteriów Organizacji Narodów Zjednoczonych dotyczący transportu towarów niebezpiecznych

4. Struktura produktu

and4.01


Chiński

and1

1. Schemat odniesienia interfejsu sterowania jest następujący

2

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 3

.. Zdjęcie odniesienia interfejsu akwizycji jest następujące

3

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 4



.. 4.02

Struktura napędowa

1. Pionowa konstrukcja napędu z serwoelektrycznym siłownikiem.

2. Serwoelektryczny siłownik ma wysoką precyzję transmisji, jest łatwy w sterowaniu, prosty w konserwacji oraz jest energooszczędny i przyjazny dla środowiska.

4.03

Komora testowa przeciwwybuchowa

andProjekt drzwi przeciwwybuchowych

1. Wewnętrzna skrzynia przeciwwybuchowa: Wewnętrzna skrzynia ze stali nierdzewnej, konstrukcja przeciwwybuchowa.

2. Port odciążający: Z tyłu komory testowej znajduje się bezpieczny, przeciwwybuchowy port odciążający: rozmiar W300*H300 mm

..





pa, drzwi odciążające otworzą się automatycznie, aby odpowietrzyć ciśnienie i zapobiec eksplozjom. Chroni to komorę wewnętrzną przed zniszczeniem przez wybuch.3

.System odprowadzania dymu: Na górze znajduje się port odprowadzania dymu, który odprowadza wysokotemperaturowy gaz dymny na zewnątrz przez wysokotemperaturową dmuchawę kotła i rurociąg.

4. System oświetlenia: Zewnętrzna strona komory testowej jest wyposażona w diody LED o wysokiej jasności. Światła oświetlają całą komorę testową, ułatwiając obserwację i monitorowanie.

5. Okno obserwacyjne: Na drzwiach znajduje się jedno 300*300 mm Przezroczyste, przeciwwybuchowe szklane okno umożliwia obserwację warunków testowych w komorze testowej.

6. System kontroli dostępu: Na drzwiach zainstalowany jest przełącznik kontroli dostępu. Testu nie można uruchomić, jeśli drzwi nie są zamknięte, aby zapobiec wypadkom.

7. Łańcuch przeciwwybuchowy: Po każdej stronie drzwi znajdują się dwa 2 łańcuchy przeciwwybuchowe. Gdy siła eksplozji baterii przekroczy zakres siły drzwi, drzwi mogą zostać otwarte przez falę uderzeniową eksplozji. Łańcuch pociągnie drzwi i otworzy je pod małym kątem, aby uwolnić siłę eksplozji, odgrywając rolę ochrony bezpieczeństwa.

4.04

Dostępność

(1) Funkcja ochrony przed zatrzymaniem awaryjnym:

Panel sterowania urządzenia jest wyposażony w 1 przełącznik zatrzymania awaryjnego. W przypadku wystąpienia sytuacji awaryjnej lub chęci zatrzymania testu, można nacisnąć ten przełącznik i PLC Kontroler przestaje wyprowadzać i wszystkie działania testowe.

(2) Trójkolorowy system alarmu dźwiękowego i świetlnego:

Sprzęt jest wyposażony w trójkolorowe światło alarmowe, które przypomina personelowi o aktualnym stanie pracy sprzętu, aby uniknąć błędnej obsługi podczas pracy.

(3) Funkcje mobilne i stałe sprzętu

Spód urządzenia jest wyposażony w 4 mobilne koła uniwersalne i 4 nóżki poziomujące: wygodne do przemieszczania i pozycjonowania sprzętu.



5. Konfiguracja standardowa

Nazwa konfiguracji

Ilość



Nazwa konfiguracji

Ilość

Host

1

Instrukcja obsługi

1

Szafa sterownicza komputera

1

Raport z kontroli fabrycznej

1











6. Lista akcesoriów sprzętu

Nazwa akcesorium

Marka



Nazwa akcesorium

Marka

Silnik serwo

Nissin lub podobne marki



Czujnik siły

Dayang

Siłownik elektryczny

Kingpo


Przekaźnik pośredniczący

Schneider

Łożyska

NSK


Stycznik

Chint

Wentylator wyciągowy kotła

Chengyi


Host komputera

Lenovo

Igła stalowa

Kingpo


Zasilacz impulsowy

MEAN WELL


KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 5

produkty
szczegółowe informacje o produktach
KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke
MOQ: 1
Cena £: To be quoted
metoda płatności: T/t
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Kingpo
Minimalne zamówienie:
1
Cena:
To be quoted
Zasady płatności:
T/t
Podkreślić

Siła badacza rozkładu baterii 15KN

,

Wskaźnik przepuszczalności igły 300 mm

,

urządzenie do testowania baterii z gwarancją

Opis produktu

1. GłówneTechniczneParametry

NumerSeryjny

Nazwa projektu

Specyfikacje

1.01

Nazwa produktu

Tester zgniatania i penetracji igłą baterii

1.02

Model produktu

KP-8101C

1.04

Metoda konstrukcyjna

Pionowa: Struktura napędu z serwoelektrycznym siłownikiem

1.05 Test baterii GB31241-2022

Bateria cylindryczna; bateria kwadratowa; bateria guzikowa; bateria miękka; schemat testu jest następujący

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 0

1.06

Metoda sterowania

Zdalne sterowanie komputerowe

1.07

Rozmiar przestrzeni testowej

Maksymalny rozmiar przestrzeni testowej zgniatania Szer. 300*Gł. 300*Wys. 300 mm

Wysokość stołu roboczego 770 mm około

1.08

Wewnętrzna skrzynia testowa przeciwwybuchowa

1. Rozmiar wewnętrznej skrzyni: Szer. 680*Gł. 620*Wys. 600mm (z zastrzeżeniem projektu)

2. Materiał wewnętrznej skrzyni: stal nierdzewna SUS304

3. Na górze wewnętrznej skrzyni znajduje się port dymowy: średnica φ102mm.Objętość wydechu 300m³/h

4. Tył wewnętrznej skrzyni: przeciwwybuchowy otwór odciążający z osłoną ochronną, aby zapobiec wylatywaniu baterii podczas testowania.

5. Prawa strona wewnętrznej skrzyni: otwórz 1 otwór φ50mm Port testowy, wygodny do zbierania temperatury i napięcia baterii.

1.09

Zakres siły zgniatania

1800℃15KN (regulowany)

1.10 Dokładność kontroli siły

Góra i dół 1 Zestaw czujników siły może być używany jednocześnie bez demontażu i wymiany;

1kN Przy ściskaniu siły, dokładność siły: ≤±0.01kN (stan ustalony)

15kN Przy ściskaniu siły, dokładność siły: ≤±0.7kN (stan ustalony)

Standardowy manometr testowy jest następujący


KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 1

1.11

Czujnik siły

Powyższy czujnik siły może być używany do małej siły 0 Ocena punktu; wykrywanie grubości, skutecznie poprawiając dokładność wykrywania deformacji siły małych baterii

Następujące czujniki o dużej sile są używane do testów eksperymentalnych o dużej sile, takich jak 13kN

Górne i dolne czujniki siły mogą być używane razem bez demontażu, co nie wpływa na test

1.12

Maksymalny skok

800℃300mm

1.13

Dokładność przemieszczenia

±0.1mm

1.14

Rozdzielczość przemieszczenia

0.01mm

1.15

Prędkość testu

Prędkość testu zgniatania 0.1mm/S800℃15mm/S (regulowany)

Prędkość testu akupunktury 0.1mm/s800℃40mm/s (regulowany)

1.16

Dokładność prędkości

±0.1mm/s

1.17

Rozdzielczość prędkości

0.01mm/s

1.18

Zakres czasu

0~9999S (regulowany)

1.19

Głowica zgniatająca

(1)Średnica płaskiej głowicy zgniatającej:φ 150mm

(2)Cylindryczna głowica zgniatająca: φ25mm długość 200mm

(3)Miękka paczka, schemat testu zgniatania półcylindrycznego jest następujący

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 2

1.20

Port odciążający

Z tyłu wewnętrznej skrzyni znajduje się klapa odciążająca W300mm * H300mm ;Automatycznie otwiera się w przypadku eksplozji baterii, przeciwwybuchowe i odciążające1.21


Łańcuch przeciwwybuchowy

Drzwi są wyposażone w 2 łańcuchy przeciwwybuchowe, które zapobiegają zdmuchnięciu drzwi i zranieniu ludzi. Odgrywa rolę ochrony bezpieczeństwa.

1.22

Funkcja odprowadzania dymu

Górna część wewnętrznej skrzyni testowej jest wyposażona w wentylator wyciągowy z kotła do odprowadzania dymu: odprowadza dym z wewnętrznej skrzyni testowej, przeciwwybuchowy i ognioodporny. Rura wydechowa ze stali nierdzewnej rozciąga się z tyłu: średnica zewnętrzna DN102mm. Objętość wydechu 450m³/h

1.23

Funkcja oświetlenia

Wewnętrzna instalacja okien 2 paski LED Światło: Oświetla całą komorę testową, ułatwiając obserwację stanu testu wewnątrz komory. Jest również przeciwwybuchowy i ognioodporny.

1.24

Przeciwwybuchowe szklane okna

Drzwi komory testowej są wyposażone w przeciwwybuchowe szklane okno o wymiarach 300*300mm, które umożliwia wyraźną obserwację warunków testowych w komorze testowej

1.25

Projekt bezpieczeństwa kontroli dostępu

Nad drzwiami znajduje się przełącznik dostępu. Pompa próżniowa nie może zostać uruchomiona, gdy drzwi nie są zamknięte, co sprawia, że ​​obsługa jest bezpieczniejsza i bardziej niezawodna.

1.26

Projekt bezpieczeństwa panelu sterowania

Panel sterowania jest wbudowany w powierzchnię pochyloną. Przyciski są umieszczone wewnątrz, aby nie można było ich przypadkowo nacisnąć ani uderzyć przez zewnętrzne przedmioty lub ciało. Jest bezpieczniej.

1.27

Projekt przypomnienia o bezpieczeństwie obsługi sprzętu

Sprzęt jest wyposażony w trójkolorowe światło alarmowe, które przypomina personelowi o aktualnym stanie pracy sprzętu, aby uniknąć błędnej obsługi podczas pracy.

Sprzęt jest wyposażony w trójkolorowe światło alarmowe, które przypomina personelowi o aktualnym stanie pracy sprzętu, aby uniknąć błędnej obsługi podczas pracy.

Kanał akwizycji napięcia

2 korytarze

1.33

Zakres akwizycji napięcia

0

800℃1.30

Dokładność akwizycji napięcia

±0.2%FS

1.31

Częstotliwość akwizycji napięcia

1-50Hz Regulowana

1.32

Kanał akwizycji temperatury

2 korytarze

1.33

Zakres zbierania temperatury

0

800℃1.34

Dokładność akwizycji temperatury

± 1.5℃

1.35

Częstotliwość akwizycji temperatury

1-10Hz Regulowana

1.36

Konfiguracja komputera

Host Lenovo:

WIN7

,pamięć operacyjna: 16G, Dysk twardy: 2t,pamięć operacyjna: 16G, Dysk twardy: 2tMonitor Lenovo:19

cali Klawiatura i mysz:

1 zestaw 1.37

Warunki wyłączenia testu

Można ustawić: siłę, przemieszczenie, temperaturę, napięcie jako warunki wyłączenia

1.38

Zapisywanie danych

andSiła, przemieszczenie, napięcie, temperatura, czas, monitorowanie i kontrola, a także dane mogą być zapisywane i eksportowane w formacie Excel.

Wszystkie parametry mogą być wyświetlane na tym samym interfejsie za pomocą ikony krzywej interfejsu oprogramowania, a także można zrobić zrzut ekranu i zapisać w formacie obrazu PDF.

1.39

Igła stalowa

Igła stalowa

Średnica zewnętrzna: Ø3 długość 100mm--5 pasków





Średnica zewnętrzna: Ø5 długość 100mm--5 pasków

1.40

Wymiary

Maszyna hosta do wykrawania igłą zgniatającą

:Szer. 850 X Gł. 800 X Wys. 1970mm Szafa sterownicza komputera: Szer. 830 X Gł. 750 X Wys. 1200mm

1.41

Waga sprzętu

Około 350 kg

1.45

Dostarcz certyfikat wydajności dostarczający odpowiedni sprzęt testowy specyfikacji do niezależnej agencji testującej na poziomie prowincji lub wyższym i dołącz kopię umowy.

AC 220V

50HZ 1.43

Całkowita moc

1.5 KW

1.44

Dostarcz certyfikat pomiarowy CNAS A wydany przez niezależną agencję testującą z oznaczeniem.

1.45

Dostarcz certyfikat wydajności dostarczający odpowiedni sprzęt testowy specyfikacji do niezależnej agencji testującej na poziomie prowincji lub wyższym i dołącz kopię umowy.

2. Przegląd produktu

2.01

Zaawansowana konstrukcja

1. Przeciwwybuchowa i ognioodporna konstrukcja napędowa: Serwosiłownik, czujnik siły i elementy sterujące konstrukcji napędowej są odizolowane od wewnętrznej skrzyni testowej. Jeśli bateria eksploduje lub zapali się poza wewnętrzną skrzynią testową, nie zostanie uszkodzona przez eksplozję lub ogień, a jej dokładność transmisji i sterowania nie zostanie naruszona.

2. Przeciążenie: Siła testowa może być przeciążona 150%F*S Czujnik siły może być używany normalnie w środowiskach o wysokiej i niskiej temperaturze w zakresie od -20℃ do +80℃.

3. Ognioodporny wentylator wyciągowy: Wentylator wyciągowy w systemie odprowadzania dymu wykorzystuje wentylator wyciągowy kotła, charakteryzujący się następującymi cechami konstrukcyjnymi: Wirnik wyciągowy odśrodkowy o ujemnym ciśnieniu wykorzystuje odizolowaną konstrukcję napędu od silnika. Na wale izolacyjnym zamontowane jest koło zamachowe rozpraszające ciepło ze stopu aluminium, aby chronić przed wysokimi temperaturami.

4. Całkowity rozmiar jest mały, nie zajmuje miejsca i oszczędza koszty kupującego.

5. Piękny i przyjazny dla użytkownika: Ogólny wygląd jest piękny i hojny, a instalacja baterii testowej jest prosta i wygodna. Wysokość platformy testowej jest odpowiednia dla osób, które mogą się schylić i obsługiwać.

6

.. 7

.. 8

.. extrusion igła wykrawająca maszynę hosta za pośrednictwem kabla sieciowego w celu uzyskania zdalnego sterowania2.02

Podstawowa wydajność

1

1. 2

.. 3

.. 2.03


Główne komponenty

1

1. Sterowanie komputerowe + wielokanałowe zbieranie danych z baterii

2

.. Silnik serwo + konstrukcja napędu śrubowego

3

.. Z wizualnym przeciwwybuchowym szklanym oknem; oświetleniem; Odprowadzanie dymu

; Odciążenie i ochrona przed wybuchem; Ochrona progu; Funkcja ochrony przed zatrzymaniem awaryjnym. 2.04

Podstawowe zastosowania

To urządzenie testujące symuluje scenariusze, w których baterie są poddawane kompresji przez obiekty lub przebijaniu przez ostre instrumenty podczas użytkowania. Urządzenie demonstruje różne stany wykazywane przez baterie poddane kompresji lub penetracji igłą.

2.05

Warunki instalacji sprzętu

1. Instalacja i pozycjonowanie: Sprzęt można rozładować za pomocą wózka widłowego o udźwigu 3 ton. Po przeniesieniu do laboratorium upewnij się, że tył i obie strony urządzenia znajdują się w odległości co najmniej 600 mm od ścian. Zachowaj minimalny prześwit 1500 mm z przodu, aby umożliwić dostęp operacyjny, ułatwiając ładowanie i testowanie baterii. Zabezpiecz sprzęt na miejscu.

2. Podłącz kabel zasilający do zacisku uziemiającego i przewodu wydechowego: średnica wewnętrzna DN100mm. Laboratorium musi być wyposażone w dedykowany kanał do ekstrakcji oparów. Wydajność wydechowa tego urządzenia: 720m³/h.

3. Odległość instalacji między szafą sterowniczą komputera a hostem do akupunktury zgniatania wynosi ≥5 Jeśli to możliwe, komputer powinien być umieszczony w niezależnym pomieszczeniu kontrolnym.

4. Nośność podłoża ≥500kg/

..

6. Przejścia laboratoryjne powinny być wygodne do transportu baterii i powiązanych pojazdów transportowych, a personel może być ewakuowany na czas w przypadku szczególnych sytuacji awaryjnych.

7. Laboratorium powinno być wyposażone w odpowiednie urządzenia przeciwpożarowe, aby ułatwić korzystanie z narzędzi gaśniczych.

3. Produkt spełnia normy



GB 31241-2022 Wymagania bezpieczeństwa dla akumulatorów litowo-jonowych i zestawów akumulatorów do przenośnych produktów elektronicznych

IEC 62133-1-2017 Wymagania bezpieczeństwa dla akumulatorów wtórnych lub zestawów akumulatorów zawierających alkaliczne lub inne niekwasowe elektrolity - Przenośne, szczelne akumulatory wtórne i akumulatory (zestawy) produkowane z nich do użytku w sprzęcie przenośnym

UL 1642-2022 Standard bezpieczeństwa dla baterii litowych

UN 38.3 Podręcznik testów i kryteriów Organizacji Narodów Zjednoczonych dotyczący transportu towarów niebezpiecznych

4. Struktura produktu

and4.01


Chiński

and1

1. Schemat odniesienia interfejsu sterowania jest następujący

2

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 3

.. Zdjęcie odniesienia interfejsu akwizycji jest następujące

3

KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 4



.. 4.02

Struktura napędowa

1. Pionowa konstrukcja napędu z serwoelektrycznym siłownikiem.

2. Serwoelektryczny siłownik ma wysoką precyzję transmisji, jest łatwy w sterowaniu, prosty w konserwacji oraz jest energooszczędny i przyjazny dla środowiska.

4.03

Komora testowa przeciwwybuchowa

andProjekt drzwi przeciwwybuchowych

1. Wewnętrzna skrzynia przeciwwybuchowa: Wewnętrzna skrzynia ze stali nierdzewnej, konstrukcja przeciwwybuchowa.

2. Port odciążający: Z tyłu komory testowej znajduje się bezpieczny, przeciwwybuchowy port odciążający: rozmiar W300*H300 mm

..





pa, drzwi odciążające otworzą się automatycznie, aby odpowietrzyć ciśnienie i zapobiec eksplozjom. Chroni to komorę wewnętrzną przed zniszczeniem przez wybuch.3

.System odprowadzania dymu: Na górze znajduje się port odprowadzania dymu, który odprowadza wysokotemperaturowy gaz dymny na zewnątrz przez wysokotemperaturową dmuchawę kotła i rurociąg.

4. System oświetlenia: Zewnętrzna strona komory testowej jest wyposażona w diody LED o wysokiej jasności. Światła oświetlają całą komorę testową, ułatwiając obserwację i monitorowanie.

5. Okno obserwacyjne: Na drzwiach znajduje się jedno 300*300 mm Przezroczyste, przeciwwybuchowe szklane okno umożliwia obserwację warunków testowych w komorze testowej.

6. System kontroli dostępu: Na drzwiach zainstalowany jest przełącznik kontroli dostępu. Testu nie można uruchomić, jeśli drzwi nie są zamknięte, aby zapobiec wypadkom.

7. Łańcuch przeciwwybuchowy: Po każdej stronie drzwi znajdują się dwa 2 łańcuchy przeciwwybuchowe. Gdy siła eksplozji baterii przekroczy zakres siły drzwi, drzwi mogą zostać otwarte przez falę uderzeniową eksplozji. Łańcuch pociągnie drzwi i otworzy je pod małym kątem, aby uwolnić siłę eksplozji, odgrywając rolę ochrony bezpieczeństwa.

4.04

Dostępność

(1) Funkcja ochrony przed zatrzymaniem awaryjnym:

Panel sterowania urządzenia jest wyposażony w 1 przełącznik zatrzymania awaryjnego. W przypadku wystąpienia sytuacji awaryjnej lub chęci zatrzymania testu, można nacisnąć ten przełącznik i PLC Kontroler przestaje wyprowadzać i wszystkie działania testowe.

(2) Trójkolorowy system alarmu dźwiękowego i świetlnego:

Sprzęt jest wyposażony w trójkolorowe światło alarmowe, które przypomina personelowi o aktualnym stanie pracy sprzętu, aby uniknąć błędnej obsługi podczas pracy.

(3) Funkcje mobilne i stałe sprzętu

Spód urządzenia jest wyposażony w 4 mobilne koła uniwersalne i 4 nóżki poziomujące: wygodne do przemieszczania i pozycjonowania sprzętu.



5. Konfiguracja standardowa

Nazwa konfiguracji

Ilość



Nazwa konfiguracji

Ilość

Host

1

Instrukcja obsługi

1

Szafa sterownicza komputera

1

Raport z kontroli fabrycznej

1











6. Lista akcesoriów sprzętu

Nazwa akcesorium

Marka



Nazwa akcesorium

Marka

Silnik serwo

Nissin lub podobne marki



Czujnik siły

Dayang

Siłownik elektryczny

Kingpo


Przekaźnik pośredniczący

Schneider

Łożyska

NSK


Stycznik

Chint

Wentylator wyciągowy kotła

Chengyi


Host komputera

Lenovo

Igła stalowa

Kingpo


Zasilacz impulsowy

MEAN WELL


KP-8101C Baterie Crush and Needle Penetration Tester 15KN Siła 300mm Stroke 5
